Page 103 - 建筑材料专升本一本通

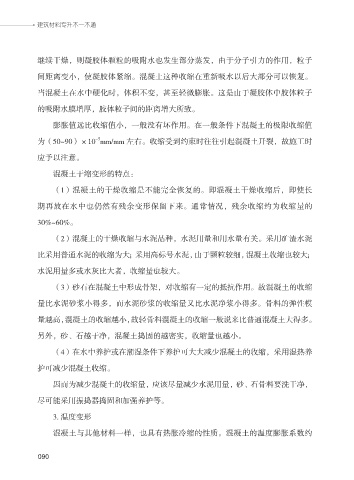

建筑材料专升本一本通

继续干燥，则凝胶体颗粒的吸附水也发生部分蒸发，由于分子引力的作用，粒子
间距离变小，使凝胶体紧缩。混凝土这种收缩在重新吸水以后大部分可以恢复。

当混凝土在水中硬化时，体积不变，甚至轻微膨胀。这是由于凝胶体中胶体粒子

的吸附水膜增厚，胶体粒子间的距离增大所致。
膨胀值远比收缩值小，一般没有坏作用。在一般条件下混凝土的极限收缩值

-5
为（50~90）×10 mm/mm 左右。收缩受到约束时往往引起混凝土开裂，故施工时
应予以注意。

混凝土干缩变形的特点：

（1）混凝土的干燥收缩是不能完全恢复的。即混凝土干燥收缩后，即使长
期再放在水中也仍然有残余变形保留下来。通常情况，残余收缩约为收缩量的

30%~60%。

（2）混凝土的干燥收缩与水泥品种，水泥用量和用水量有关。采用矿渣水泥
比采用普通水泥的收缩为大；采用高标号水泥，由于颗粒较细，混凝土收缩也较大；

水泥用量多或水灰比大者，收缩量也较大。

（3）砂石在混凝土中形成骨架，对收缩有一定的抵抗作用。故混凝土的收缩

量比水泥砂浆小得多，而水泥砂浆的收缩量又比水泥净浆小得多。骨料的弹性模

量越高，混凝土的收缩越小，故轻骨料混凝土的收缩一般说来比普通混凝土大得多。
另外，砂、石越干净，混凝土捣固的越密实，收缩量也越小。

（4）在水中养护或在潮湿条件下养护可大大减少混凝土的收缩，采用湿热养

护可减少混凝土收缩。
因而为减少混凝土的收缩量，应该尽量减少水泥用量，砂、石骨料要洗干净，

尽可能采用振捣器捣固和加强养护等。

3. 温度变形

混凝土与其他材料一样，也具有热胀冷缩的性质。混凝土的温度膨胀系数约

090
090
