Page 105 - 建筑材料专升本一本通

建筑材料专升本一本通

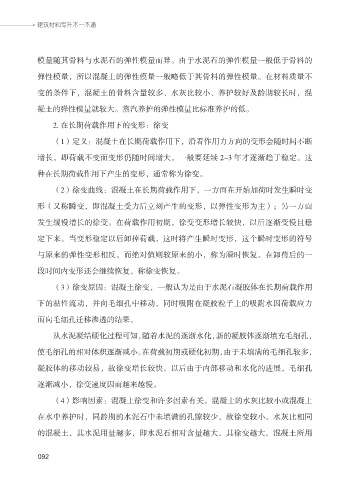

模量随其骨料与水泥石的弹性模量而异。由于水泥石的弹性模量一般低于骨料的
弹性模量，所以混凝土的弹性模量一般略低于其骨料的弹性模量。在材料质量不

变的条件下，混凝土的骨料含量较多、水灰比较小、养护较好及龄期较长时，混

凝土的弹性模量就较大。蒸汽养护的弹性模量比标准养护的低。
2. 在长期荷载作用下的变形：徐变

（1）定义：混凝土在长期荷载作用下，沿着作用力方向的变形会随时间不断

增长，即荷载不变而变形仍随时间增大，一般要延续 2~3 年才逐渐趋于稳定。这

种在长期荷载作用下产生的变形，通常称为徐变。

（2）徐变曲线：混凝土在长期荷载作用下，一方面在开始加荷时发生瞬时变
形（又称瞬变，即混凝土受力后立刻产生的变形，以弹性变形为主）；另一方面

发生缓慢增长的徐变。在荷载作用初期，徐变变形增长较快，以后逐渐变慢且稳

定下来。当变形稳定以后卸掉荷载，这时将产生瞬时变形，这个瞬时变形的符号
与原来的弹性变形相反，而绝对值则较原来的小，称为瞬时恢复。在卸荷后的一

段时间内变形还会继续恢复，称徐变恢复。

（3）徐变原因：混凝土徐变，一般认为是由于水泥石凝胶体在长期荷载作用

下的粘性流动，并向毛细孔中移动，同时吸附在凝胶粒子上的吸附水因荷载应力

而向毛细孔迁移渗透的结果。
从水泥凝结硬化过程可知，随着水泥的逐渐水化，新的凝胶体逐渐填充毛细孔，

使毛细孔的相对体积逐渐减小。在荷载初期或硬化初期，由于未填满的毛细孔较多，

凝胶体的移动较易，故徐变增长较快。以后由于内部移动和水化的进展，毛细孔
逐渐减小，徐变速度因而越来越慢。

（4）影响因素：混凝土徐变和许多因素有关。混凝土的水灰比较小或混凝土

在水中养护时，同龄期的水泥石中未填满的孔隙较少，故徐变较小。水灰比相同

的混凝土，其水泥用量越多，即水泥石相对含量越大，其徐变越大。混凝土所用

092
092
