Page 108 - 建筑材料专升本一本通

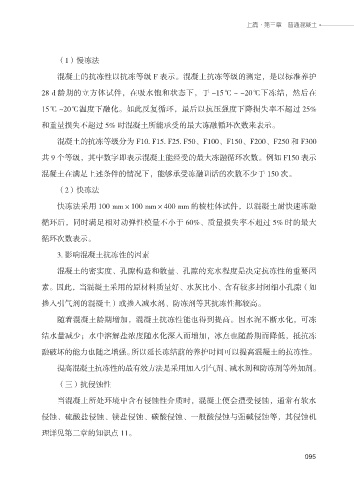

上篇·第三章 普通混凝土

（1）慢冻法
混凝土的抗冻性以抗冻等级 F 表示。混凝土抗冻等级的测定，是以标准养护

28 d 龄期的立方体试件，在吸水饱和状态下，于 -15℃ ~ -20℃下冻结，然后在

15℃ ~20℃温度下融化。如此反复循环，最后以抗压强度下降损失率不超过 25%
和重量损失不超过 5% 时混凝土所能承受的最大冻融循环次数来表示。

混凝土的抗冻等级分为 F10. F15. F25. F50、F100、F150、F200、F250 和 F300

共 9 个等级，其中数字即表示混凝土能经受的最大冻融循环次数。例如 F150 表示

混凝土在满足上述条件的情况下，能够承受冻融训话的次数不少于 150 次。

（2）快冻法
快冻法采用 100 mm×100 mm×400 mm 的棱柱体试件，以混凝土耐快速冻融

循环后，同时满足相对动弹性模量不小于 60%、质量损失率不超过 5% 时的最大

循环次数表示。
3. 影响混凝土抗冻性的因素

混凝土的密实度、孔隙构造和数量、孔隙的充水程度是决定抗冻性的重要因

素。因此，当混凝土采用的原材料质量好、水灰比小、含有较多封闭细小孔隙（如

掺入引气剂的混凝土）或掺入减水剂、防冻剂等其抗冻性都较高。

随着混凝土龄期增加，混凝土抗冻性能也得到提高。因水泥不断水化，可冻
结水量减少；水中溶解盐浓度随水化深入而增加，冰点也随龄期而降低，抵抗冻

融破坏的能力也随之增强。所以延长冻结前的养护时间可以提高混凝土的抗冻性。

提高混凝土抗冻性的最有效方法是采用加入引气剂、减水剂和防冻剂等外加剂。
（三）抗侵蚀性

当混凝土所处环境中含有侵蚀性介质时，混凝土便会遭受侵蚀，通常有软水

侵蚀、硫酸盐侵蚀、镁盐侵蚀、碳酸侵蚀、一般酸侵蚀与强碱侵蚀等，其侵蚀机

理详见第二章的知识点 11。

095
095
