Page 110 - 建筑材料专升本一本通

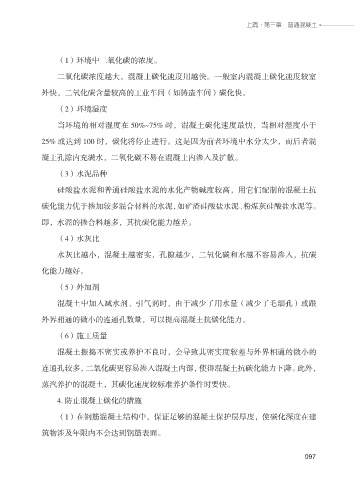

上篇·第三章 普通混凝土

（1）环境中二氧化碳的浓度。
二氧化碳浓度越大，混凝土碳化速度用越快。一般室内混凝土碳化速度较室

外快，二氧化碳含量较高的工业车间（如铸造车间）碳化快。

（2）环境湿度
当环境的相对湿度在 50%~75% 时，混凝土碳化速度最快，当相对湿度小于

25% 或达到 100 时，碳化将停止进行。这是因为前者环境中水分太少，而后者混

凝土孔隙内充满水，二氧化碳不易在混凝土内渗入及扩散。

（3）水泥品种

硅酸盐水泥和普通硅酸盐水泥的水化产物碱度较高，用它们配制的混凝土抗
碳化能力优于掺加较多混合材料的水泥，如矿渣硅酸盐水泥、粉煤灰硅酸盐水泥等。

即，水泥的掺合料越多，其抗碳化能力越差。

（4）水灰比
水灰比越小，混凝土越密实，孔隙越少，二氧化碳和水越不容易渗入，抗碳

化能力越好。

（5）外加剂

混凝土中加入减水剂、引气剂时，由于减少了用水量（减少了毛细孔）或跟

外界相通的微小的连通孔数量，可以提高混凝土抗碳化能力。
（6）施工质量

混凝土振捣不密实或养护不良时，会导致其密实度较差与外界相通的微小的

连通孔较多，二氧化碳更容易渗入混凝土内部，使得混凝土抗碳化能力下降。此外，
蒸汽养护的混凝土，其碳化速度较标准养护条件时要快。

4. 防止混凝土碳化的措施

（1）在钢筋混凝土结构中，保证足够的混凝土保护层厚度，使碳化深度在建

筑物涉及年限内不会达到钢筋表面。

097
097
