Page 120 - 建筑材料专升本一本通

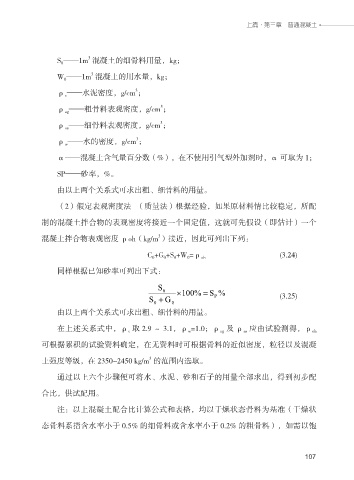

上篇·第三章 普通混凝土

3
S 0 ——1m 混凝土的细骨料用量，kg；
3
W 0 ——1m 混凝土的用水量，kg；
3
ρ c ——水泥密度，g/cm ；
3
ρ ag ——粗骨料表观密度，g/cm ；
3
ρ as ——细骨料表观密度，g/cm ；
3
ρ w ——水的密度，g/cm ；
α——混凝土含气量百分数（%），在不使用引气型外加剂时，α 可取为 1；

SP——砂率，%。

由以上两个关系式可求出粗、细骨料的用量。
（2）假定表观密度法 （质量法）根据经验，如果原材料情比较稳定，所配

制的混凝土拌合物的表观密度将接近一个固定值，这就可先假设（即估计）一个

3
混凝土拌合物表观密度 ρoh（kg/m ）接近，因此可列出下列：
C 0 +G 0 +S 0 +W 0 =ρ oh (3.24)

同样根据已知砂率可列出下式：

S
S + 0 G 0 × 100 % = S P % (3.25)
0
由以上两个关系式可求出粗、细骨料的用量。

在上述关系式中，ρ c 取 2.9 ～ 3.1，ρ w =1.0；ρ ag 及ρ as 应由试验测得，ρ oh
可根据累积的试验资料确定，在无资料时可根据骨料的近似密度，粒径以及混凝
3
土强度等级，在 2350~2450 kg/m 的范围内选取。
通过以上六个步骤便可将水、水泥、砂和石子的用量全部求出，得到初步配

合比，供试配用。

注：以上混凝土配合比计算公式和表格，均以干燥状态骨料为基准（干燥状

态骨料系指含水率小于 0.5% 的细骨料或含水率小于 0.2% 的粗骨料），如需以饱

107
107
