Page 132 - 建筑材料专升本一本通

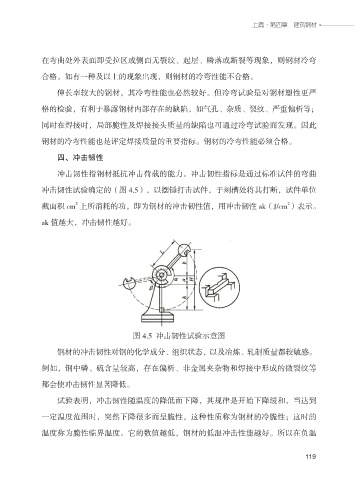

P. 132
上篇·第四章 建筑钢材
在弯曲处外表面即受拉区或侧面无裂纹、起层、鳞落或断裂等现象，则钢材冷弯
合格。如有一种及以上的现象出现，则钢材的冷弯性能不合格。
伸长率较大的钢材，其冷弯性能也必然较好。但冷弯试验是对钢材塑性更严
格的检验，有利于暴露钢材内部存在的缺陷，如气孔、杂质、裂纹、严重偏析等；
同时在焊接时，局部脆性及焊接接头质量的缺陷也可通过冷弯试验而发现。因此
钢材的冷弯性能也是评定焊接质量的重要指标。钢材的冷弯性能必须合格。
四、冲击韧性
冲击韧性指钢材抵抗冲击荷载的能力。冲击韧性指标是通过标准试件的弯曲
冲击韧性试验确定的（图 4.5），以摆锤打击试件，于刻槽处将其打断，试件单位
2
2
截面积 cm 上所消耗的功，即为钢材的冲击韧性值，用冲击韧性 ak（J/cm ）表示。
ak 值越大，冲击韧性越好。
图 4.5 冲击韧性试验示意图
钢材的冲击韧性对钢的化学成分、组织状态，以及冶炼、轧制质量都较敏感。
例如，钢中磷、硫含量较高，存在偏析、非金属夹杂物和焊接中形成的微裂纹等
都会使冲击韧性显著降低。
试验表明，冲击韧性随温度的降低而下降，其规律是开始下降缓和，当达到
一定温度范围时，突然下降很多而呈脆性，这种性质称为钢材的冷脆性；这时的
温度称为脆性临界温度。它的数值越低，钢材的低温冲击性能越好。所以在负温
1199
11
