Page 51 - 建筑材料专升本一本通

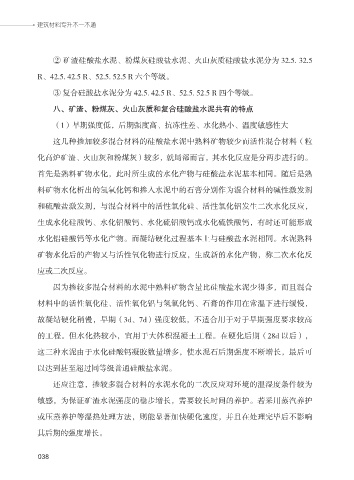

建筑材料专升本一本通

② 矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、火山灰质硅酸盐水泥分为 32.5. 32.5
R、42.5. 42.5 R、52.5. 52.5 R 六个等级。

③ 复合硅酸盐水泥分为 42.5. 42.5 R、52.5. 52.5 R 四个等级。

八、矿渣、粉煤灰、火山灰质和复合硅酸盐水泥共有的特点
（1）早期强度低，后期强度高、抗冻性差、水化热小、温度敏感性大

这几种掺加较多混合材料的硅酸盐水泥中熟料矿物较少而活性混合材料（粒

化高炉矿渣、火山灰和粉煤灰）较多，就局部而言，其水化反应是分两步进行的。

首先是熟料矿物水化，此时所生成的水化产物与硅酸盐水泥基本相同。随后是熟

料矿物水化析出的氢氧化钙和掺入水泥中的石膏分别作为混合材料的碱性激发剂
和硫酸盐激发剂，与混合材料中的活性氧化硅、活性氧化铝发生二次水化反应，

生成水化硅酸钙、水化铝酸钙、水化硫铝酸钙或水化硫铁酸钙，有时还可能形成

水化铝硅酸钙等水化产物。而凝结硬化过程基本上与硅酸盐水泥相同。水泥熟料
矿物水化后的产物又与活性氧化物进行反应，生成新的水化产物，称二次水化反

应或二次反应。

因为掺较多混合材料的水泥中熟料矿物含量比硅酸盐水泥少得多，而且混合

材料中的活性氧化硅、活性氧化铝与氢氧化钙、石膏的作用在常温下进行缓慢，

故凝结硬化稍慢，早期（3d、7d）强度较低，不适合用于对于早期强度要求较高
的工程。但水化热较小，宜用于大体积混凝土工程。在硬化后期（28d 以后），

这三种水泥由于水化硅酸钙凝胶数量增多，使水泥石后期强度不断增长，最后可

以达到甚至超过同等级普通硅酸盐水泥。
还应注意，掺较多混合材料的水泥水化的二次反应对环境的温湿度条件较为

敏感，为保证矿渣水泥强度的稳步增长，需要较长时间的养护。若采用蒸汽养护

或压蒸养护等湿热处理方法，则能显著加快硬化速度，并且在处理完毕后不影响

其后期的强度增长。

038
038
