Page 60 - 建筑材料专升本一本通
P. 60

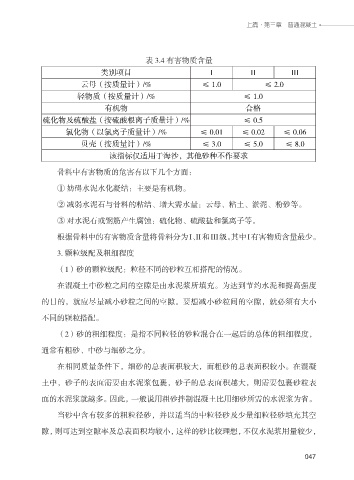

上篇·第三章 普通混凝土
表 3.4 有害物质含量
类别项目 I II III
云母（按质量计）/% ≤ 1.0 ≤ 2.0
轻物质（按质量计）/% ≤ 1.0
有机物 合格
硫化物及硫酸盐（按硫酸根离子质量计）/% ≤ 0.5
氯化物（以氯离子质量计）/% ≤ 0.01 ≤ 0.02 ≤ 0.06
贝壳（按质量计）/% ≤ 3.0 ≤ 5.0 ≤ 8.0
该指标仅适用于海沙，其他砂种不作要求
骨料中有害物质的危害有以下几个方面：
① 妨碍水泥水化凝结：主要是有机物。
② 减弱水泥石与骨料的粘结、增大需水量：云母、粘土、淤泥、粉砂等。
③ 对水泥石或钢筋产生腐蚀：硫化物、硫酸盐和氯离子等。
根据骨料中的有害物质含量将骨料分为I、II和III级。其中I有害物质含量最少。
3. 颗粒级配及粗细程度
（1）砂的颗粒级配：粒径不同的砂粒互相搭配的情况。
在混凝土中砂粒之间的空隙是由水泥浆所填充。为达到节约水泥和提高强度
的目的，就应尽量减小砂粒之间的空隙。要想减小砂粒间的空隙，就必须有大小
不同的颗粒搭配。
（2）砂的粗细程度：是指不同粒径的砂粒混合在一起后的总体的粗细程度，
通常有粗砂、中砂与细砂之分。
在相同质量条件下，细砂的总表面积较大，而粗砂的总表面积较小。在混凝
土中，砂子的表面需要由水泥浆包裹，砂子的总表面积越大，则需要包裹砂粒表
面的水泥浆就越多。因此，一般说用粗砂拌制混凝土比用细砂所需的水泥浆为省。
当砂中含有较多的粗粒径砂，并以适当的中粒径砂及少量细粒径砂填充其空
隙，则可达到空隙率及总表面积均较小，这样的砂比较理想，不仅水泥浆用量较少，
047
047
