Page 67 - 建筑材料专升本一本通
P. 67

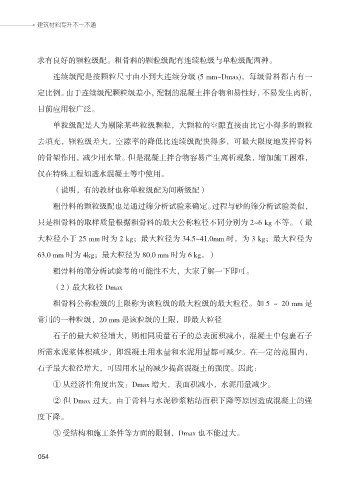

建筑材料专升本一本通
求有良好的颗粒级配。粗骨料的颗粒级配有连续粒级与单粒级配两种。
连续级配是按颗粒尺寸由小到大连续分级 (5 mm~Dmax)，每级骨料都占有一
定比例。由于连续级配颗粒级差小，配制的混凝土拌合物和易性好，不易发生离析，
目前应用较广泛。
单粒级配是人为剔除某些粒级颗粒，大颗粒的空隙直接由比它小得多的颗粒
去填充，颗粒级差大，空隙率的降低比连续级配快得多，可最大限度地发挥骨料
的骨架作用，减少用水量。但是混凝土拌合物容易产生离析现象，增加施工困难，
仅在特殊工程如透水混凝土等中使用。
（说明，有的教材也称单粒级配为间断级配）
粗骨料的颗粒级配也是通过筛分析试验来确定。过程与砂的筛分析试验类似，
只是粗骨料的取样质量根据粗骨料的最大公称粒径不同分别为 2~6 kg 不等。（最
大粒径小于 25 mm 时为 2 kg；最大粒径为 34.5~41.0mm 时，为 3 kg；最大粒径为
63.0 mm 时为 4kg；最大粒径为 80.0 mm 时为 6 kg。）
粗骨料的筛分析试验考的可能性不大，大家了解一下即可。
（2）最大粒径 Dmax
粗骨料公称粒级的上限称为该粒级的最大粒级的最大粒径。如 5 ～ 20 mm 是
常用的一种粒级，20 mm 是该粒级的上限，即最大粒径
石子的最大粒径增大，则相同质量石子的总表面积减小，混凝土中包裹石子
所需水泥浆体积减少，即混凝土用水量和水泥用量都可减少。在一定的范围内，
石子最大粒径增大，可因用水量的减少提高混凝土的强度。因此：
① 从经济性角度出发：Dmax 增大，表面积减小，水泥用量减少。
② 但 Dmax 过大，由于骨料与水泥砂浆粘结面积下降等原因造成混凝土的强
度下降。
③ 受结构和施工条件等方面的限制，Dmax 也不能过大。
054
054
