Page 76 - 建筑材料专升本一本通

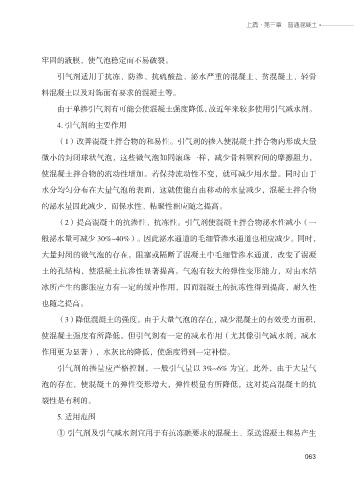

上篇·第三章 普通混凝土

牢固的液膜，使气泡稳定而不易破裂。
引气剂适用于抗冻、防渗、抗硫酸盐、泌水严重的混凝土、贫混凝土、轻骨

料混凝土以及对饰面有要求的混凝土等。

由于单掺引气剂有可能会使混凝土强度降低，故近年来较多使用引气减水剂。
4. 引气剂的主要作用

（1）改善混凝土拌合物的和易性。引气剂的掺入使混凝土拌合物内形成大量

微小的封闭球状气泡，这些微气泡如同滚珠一样，减少骨料颗粒间的摩擦阻力，

使混凝土拌合物的流动性增加。若保持流动性不变，就可减少用水量。同时由于

水分均匀分布在大量气泡的表面，这就使能自由移动的水量减少，混凝土拌合物
的泌水量因此减少，而保水性、粘聚性相应随之提高。

（2）提高混凝土的抗渗性、抗冻性。引气剂使混凝土拌合物泌水性减小（一

般泌水量可减少 30%~40%）。因此泌水通道的毛细管渗水通道也相应减少。同时，
大量封闭的微气泡的存在，阻塞或隔断了混凝土中毛细管渗水通道，改变了混凝

土的孔结构，使混凝土抗渗性显著提高。气泡有较大的弹性变形能力，对由水结

冰所产生的膨胀应力有一定的缓冲作用，因而混凝土的抗冻性得到提高，耐久性

也随之提高。

（3）降低混凝土的强度。由于大量气泡的存在，减少混凝土的有效受力面积，
使混凝土强度有所降低。但引气剂有一定的减水作用（尤其像引气减水剂，减水

作用更为显著），水灰比的降低，使强度得到一定补偿。

引气剂的掺量应严格控制，一般引气量以 3%~6% 为宜。此外，由于大量气
泡的存在，使混凝土的弹性变形增大，弹性模量有所降低，这对提高混凝土的抗

裂性是有利的。

5. 适用范围

① 引气剂及引气减水剂宜用于有抗冻融要求的混凝土、泵送混凝土和易产生

063
063
