Page 84 - 建筑材料专升本一本通
P. 84

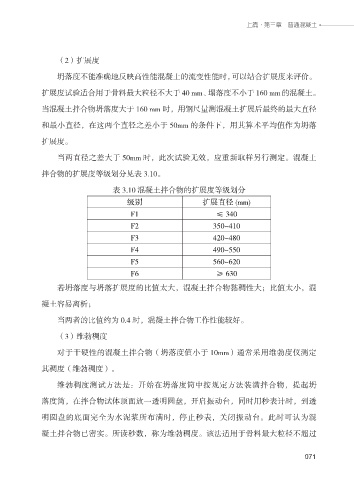

上篇·第三章 普通混凝土
（2）扩展度
坍落度不能准确地反映高性能混凝土的流变性能时，可以结合扩展度来评价。
扩展度试验适合用于骨料最大粒径不大于 40 mm、塌落度不小于 160 mm 的混凝土。
当混凝土拌合物坍落度大于 160 mm 时，用钢尺量测混凝土扩展后最终的最大直径
和最小直径，在这两个直径之差小于 50mm 的条件下，用其算术平均值作为坍落
扩展度。
当两直径之差大于 50mm 时，此次试验无效，应重新取样另行测定。混凝土
拌合物的扩展度等级划分见表 3.10。
表 3.10 混凝土拌合物的扩展度等级划分
级别 扩展直径 (mm)
F1 ≤ 340
F2 350~410
F3 420~480
F4 490~550
F5 560~620
F6 ≥ 630
若坍落度与坍落扩展度的比值太大，混凝土拌合物黏稠性大；比值太小，混
凝土容易离析；
当两者的比值约为 0.4 时，混凝土拌合物工作性能较好。
（3）维勃稠度
对于干硬性的混凝土拌合物（坍落度值小于 10mm）通常采用维勃度仪测定
其稠度（维勃稠度）。
维勃稠度测试方法是：开始在坍落度筒中按规定方法装满拌合物，提起坍
落度筒，在拌合物试体顶面放一透明圆盘，开启振动台，同时用秒表计时，到透
明圆盘的底面完全为水泥浆所布满时，停止秒表，关闭振动台。此时可认为混
凝土拌合物已密实。所读秒数，称为维勃稠度。该法适用于骨料最大粒径不超过
071
071
