Page 91 - 建筑材料专升本一本通
P. 91
建筑材料专升本一本通

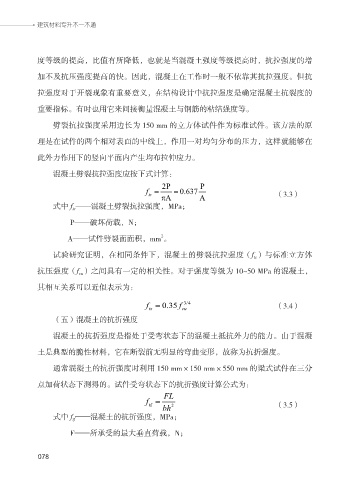

度等级的提高，比值有所降低，也就是当混凝土强度等级提高时，抗拉强度的增
加不及抗压强度提高的快。因此，混凝土在工作时一般不依靠其抗拉强度。但抗
拉强度对于开裂现象有重要意义，在结构设计中抗拉强度是确定混凝土抗裂度的
重要指标。有时也用它来间接衡量混凝土与钢筋的粘结强度等。
劈裂抗拉强度采用边长为 150 mm 的立方体试件作为标准试件。该方法的原
理是在试件的两个相对表面的中线上，作用一对均匀分布的压力，这样就能够在
此外力作用下的竖向平面内产生均布拉伸应力。
混凝土劈裂抗拉强度应按下式计算：
2P P
f ts = π A = 0.637 A （3.3）
式中 f ——混凝土劈裂抗拉强度，MPa；
ts
P——破坏荷载，N；
2
A——试件劈裂面面积，mm 。
试验研究证明，在相同条件下，混凝土的劈裂抗拉强度（f ）与标准立方体
ts
抗压强度（f ）之间具有一定的相关性。对于强度等级为 10~50 MPa 的混凝土，
cu
其相互关系可以近似表示为：
f = 0.35 f cu 3/4 （3.4）
ts
（五）混凝土的抗折强度
混凝土的抗折强度是指处于受弯状态下的混凝土抵抗外力的能力。由于混凝
土是典型的脆性材料，它在断裂前无明显的弯曲变形，故称为抗折强度。
通常混凝土的抗折强度时利用 150 mm×150 mm×550 mm 的梁式试件在三分
点加荷状态下测得的。试件受弯状态下的抗折强度计算公式为：
FL
f =
tf bh 2 （3.5）
式中 f ——混凝土的抗折强度，MPa；
tf
F——所承受的最大垂直荷载，N；
078
078
