Page 92 - 建筑材料专升本一本通

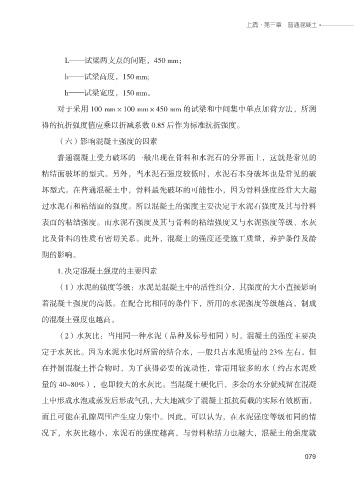

上篇·第三章 普通混凝土

L——试梁两支点的间距，450 mm；
b——试梁高度，150 mm;

h——试梁宽度，150 mm。

对于采用 100 mm×100 mm×450 mm 的试梁和中间集中单点加荷方法，所测
得的抗折强度值应乘以折减系数 0.85 后作为标准抗折强度。

（六）影响混凝土强度的因素

普通混凝土受力破坏的一般出现在骨料和水泥石的分界面上，这就是常见的

粘结面破坏的型式。另外，当水泥石强度较低时，水泥石本身破坏也是常见的破

坏型式。在普通混凝土中，骨料最先破坏的可能性小，因为骨料强度经常大大超
过水泥石和粘结面的强度。所以混凝土的强度主要决定于水泥石强度及其与骨料

表面的粘结强度。而水泥石强度及其与骨料的粘结强度又与水泥强度等级、水灰

比及骨料的性质有密切关系。此外，混凝土的强度还受施工质量，养护条件及龄
期的影响。

1. 决定混凝土强度的主要因素

（1）水泥的强度等级：水泥是混凝土中的活性组分，其强度的大小直接影响

着混凝土强度的高低。在配合比相同的条件下，所用的水泥强度等级越高，制成

的混凝土强度也越高。
（2）水灰比：当用同一种水泥（品种及标号相同）时，混凝土的强度主要决

定于水灰比。因为水泥水化时所需的结合水，一般只占水泥质量的 23% 左右，但

在拌制混凝土拌合物时，为了获得必要的流动性，常需用较多的水（约占水泥质
量的 40~80%），也即较大的水灰比。当混凝土硬化后，多余的水分就残留在混凝

土中形成水泡或蒸发后形成气孔，大大地减少了混凝土抵抗荷载的实际有效断面，

而且可能在孔隙周围产生应力集中。因此，可以认为，在水泥强度等级相同的情

况下，水灰比越小，水泥石的强度越高，与骨料粘结力也越大，混凝土的强度就

079
079
