Page 93 - 建筑材料专升本一本通
P. 93
建筑材料专升本一本通

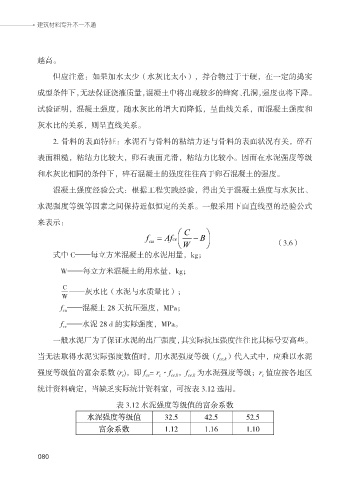

越高。
但应注意：如果加水太少（水灰比太小），拌合物过于干硬，在一定的捣实
成型条件下，无法保证浇灌质量，混凝土中将出现较多的蜂窝、孔洞，强度也将下降。
试验证明，混凝土强度，随水灰比的增大而降低，呈曲线关系，而混凝土强度和
灰水比的关系，则呈直线关系。
2. 骨料的表面特征：水泥石与骨料的粘结力还与骨料的表面状况有关，碎石
表面粗糙，粘结力比较大，卵石表面光滑，粘结力比较小。因而在水泥强度等级
和水灰比相同的条件下，碎石混凝土的强度往往高于卵石混凝土的强度。
混凝土强度经验公式：根据工程实践经验，得出关于混凝土强度与水灰比、
水泥强度等级等因素之间保持近似恒定的关系。一般采用下面直线型的经验公式
来表示：
C
f = Af ce − B
cu W （3.6）
式中 C——每立方米混凝土的水泥用量，kg；
W——每立方米混凝土的用水量，kg；
C
——灰水比（水泥与水质量比）；
W
f ——混凝土 28 天抗压强度，MPa；
cu
f ——水泥 28 d 的实际强度，MPa。
ce
一般水泥厂为了保证水泥的出厂强度，其实际抗压强度往往比其标号要高些。
当无法取得水泥实际强度数值时，用水泥强度等级（f ）代入式中，应乘以水泥
ce,k
强度等级值的富余系数 (r )，即 f = r ·f ，f ce,k 为水泥强度等级；r 值应按各地区
ce
c
c
ce,k
c
统计资料确定，当缺乏实际统计资料室，可按表 3.12 选用。
表 3.12 水泥强度等级值的富余系数
水泥强度等级值 32.5 42.5 52.5
富余系数 1.12 1.16 1.10
080
080
