Page 95 - 建筑材料专升本一本通
P. 95
建筑材料专升本一本通

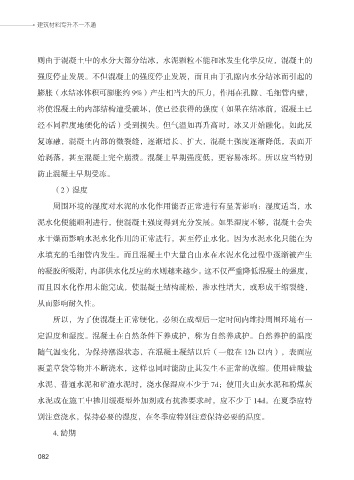

则由于混凝土中的水分大部分结冰，水泥颗粒不能和冰发生化学反应，混凝土的
强度停止发展。不但混凝土的强度停止发展，而且由于孔隙内水分结冰而引起的
膨胀（水结冰体积可膨胀约 9%）产生相当大的压力，作用在孔隙、毛细管内壁，
将使混凝土的内部结构遭受破坏，使已经获得的强度（如果在结冰前，混凝土已
经不同程度地硬化的话）受到损失。但气温如再升高时，冰又开始融化。如此反
复冻融，混凝土内部的微裂缝，逐渐增长、扩大，混凝土强度逐渐降低，表面开
始剥落，甚至混凝土完全崩溃。混凝土早期强度低，更容易冻坏。所以应当特别
防止混凝土早期受冻。
（2）湿度
周围环境的湿度对水泥的水化作用能否正常进行有显著影响：湿度适当，水
泥水化便能顺利进行，使混凝土强度得到充分发展。如果湿度不够，混凝土会失
水干燥而影响水泥水化作用的正常进行，甚至停止水化。因为水泥水化只能在为
水填充的毛细管内发生。而且混凝土中大量自由水在水泥水化过程中逐渐被产生
的凝胶所吸附，内部供水化反应的水则越来越少。这不仅严重降低混凝土的强度，
而且因水化作用未能完成，使混凝土结构疏松，渗水性增大，或形成干缩裂缝，
从而影响耐久性。
所以，为了使混凝土正常硬化，必须在成型后一定时间内维持周围环境有一
定温度和湿度。混凝土在自然条件下养成护，称为自然养成护。自然养护的温度
随气温变化，为保持潮湿状态，在混凝土凝结以后（一般在 12h 以内），表面应
覆盖草袋等物并不断浇水，这样也同时能防止其发生不正常的收缩。使用硅酸盐
水泥、普通水泥和矿渣水泥时，浇水保湿应不少于 7d；使用火山灰水泥和粉煤灰
水泥或在施工中掺用缓凝型外加剂或有抗渗要求时，应不少于 14d。在夏季应特
别注意浇水，保持必要的湿度，在冬季应特别注意保持必要的温度。
4. 龄期
082
082
