Page 96 - 建筑材料专升本一本通
P. 96

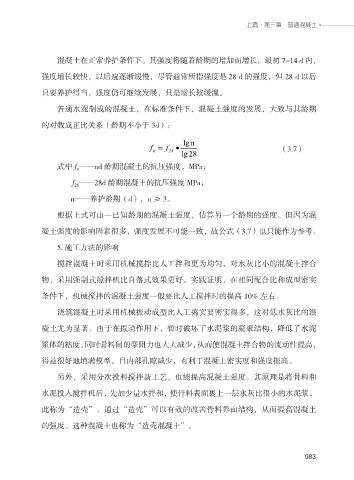

上篇·第三章 普通混凝土
混凝土在正常养护条件下，其强度将随着龄期的增加而增长。最初 7~14 d 内，
强度增长较快，以后遍逐渐缓慢，尽管通常所指强度是 28 d 的强度，但 28 d 以后
只要养护得当，强度仍可继续发展，只是增长较缓慢。
普通水泥制成的混凝土，在标准条件下，混凝土强度的发展，大致与其龄期
的对数成正比关系（龄期不小于 3d）：
lgn
f n = f 28 • lg28 （3.7）
式中 f ——nd 龄期混凝土的抗压强度，MPa；
n
f ——28d 龄期混凝土的抗压强度 MPa；
28
n——养护龄期（d），n ≥ 3。
根据上式可由一已知龄期的混凝土强度，估算另一个龄期的强度。但因为混
凝土强度的影响因素很多，强度发展不可能一致，故公式（3.7）也只能作为参考。
5. 施工方法的影响
搅拌混凝土时采用机械搅拌比人工拌和更为均匀，对水灰比小的混凝土拌合
物，采用强制式搅拌机比自落式效果更好。实践证明，在相同配合比和成型密实
条件下，机械搅拌的混凝土强度一般要比人工搅拌时的提高 10% 左右。
浇筑混凝土时采用机械振动成型比人工捣实要密实得多，这对低水灰比的混
凝土尤为显著。由于在振动作用下，暂时破坏了水泥浆的凝聚结构，降低了水泥
浆体的粘度，同时骨料间的摩阻力也大大减少，从而使混凝土拌合物的流动性提高，
得益很好地填满模型，且内部孔隙减少，有利于混凝土密实度和强度提高。
另外，采用分次投料搅拌新工艺，也能提高混凝土强度。其原理是将骨料和
水泥投入搅拌机后，先加少量水拌和，使骨料表面裹上一层水灰比很小的水泥浆，
此称为“造壳”。通过“造壳”可以有效的改善骨料界面结构，从而提高混凝土
的强度。这种混凝土也称为“造壳混凝土”。
083
083
