Page 97 - 建筑材料专升本一本通

建筑材料专升本一本通

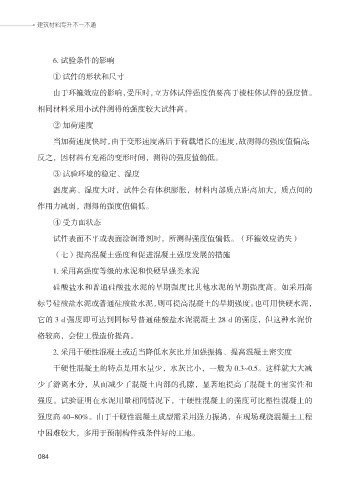

6. 试验条件的影响
① 试件的形状和尺寸

由于环箍效应的影响，受压时，立方体试件强度值要高于棱柱体试件的强度值。

相同材料采用小试件测得的强度较大试件高。
② 加荷速度

当加荷速度快时，由于变形速度落后于荷载增长的速度，故测得的强度值偏高；

反之，因材料有充裕的变形时间，测得的强度值偏低。

③ 试验环境的稳定、湿度

温度高、湿度大时，试件会有体积膨胀，材料内部质点距离加大，质点间的
作用力减弱，测得的强度值偏低。

④ 受力面状态

试件表面不平或表面涂润滑剂时，所测得强度值偏低。（环箍效应消失）
（七）提高混凝土强度和促进混凝土强度发展的措施

1. 采用高强度等级的水泥和快硬早强类水泥

硅酸盐水和普通硅酸盐水泥的早期强度比其他水泥的早期强度高。如采用高

标号硅酸盐水泥或普通硅酸盐水泥，则可提高混凝土的早期强度。也可用快硬水泥，

它的 3 d 强度即可达到同标号普通硅酸盐水泥混凝土 28 d 的强度，但这种水泥价
格较高，会使工程造价提高。

2. 采用干硬性混凝土或适当降低水灰比并加强振捣、提高混凝土密实度

干硬性混凝土的特点是用水量少，水灰比小，一般为 0.3~0.5。这样就大大减
少了游离水分，从而减少了混凝土内部的孔隙，显著地提高了混凝土的密实性和

强度。试验证明在水泥用量相同情况下，干硬性混凝土的强度可比塑性混凝土的

强度高 40~80%。由于干硬性混凝土成型需采用强力振捣，在现场现浇混凝土工程

中困难较大，多用于预制构件或条件好的工地。

084
084
