Page 98 - 建筑材料专升本一本通

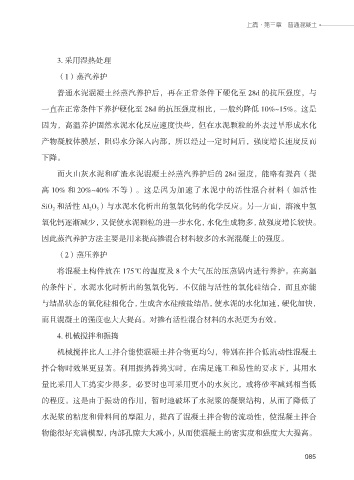

上篇·第三章 普通混凝土

3. 采用湿热处理
（1）蒸汽养护

普通水泥混凝土经蒸汽养护后，再在正常条件下硬化至 28d 的抗压强度，与

一直在正常条件下养护硬化至 28d 的抗压强度相比，一般约降低 10%~15%。这是
因为，高温养护固然水泥水化反应速度快些，但在水泥颗粒的外表过早形成水化

产物凝胶体膜层，阻碍水分深入内部，所以经过一定时间后，强度增长速度反而

下降。

而火山灰水泥和矿渣水泥混凝土经蒸汽养护后的 28d 强度，能略有提高（提

高 10% 和 20%~40% 不等）。这是因为加速了水泥中的活性混合材料（如活性
SiO 2 和活性 Al 2 O 3 ）与水泥水化析出的氢氧化钙的化学反应。另一方面，溶液中氢

氧化钙逐渐减少，又促使水泥颗粒的进一步水化，水化生成物多，故强度增长较快。

因此蒸汽养护方法主要是用来提高掺混合材料较多的水泥混凝土的强度。
（2）蒸压养护

将混凝土构件放在 175℃的温度及 8 个大气压的压蒸锅内进行养护。在高温

的条件下，水泥水化时析出的氢氧化钙，不仅能与活性的氧化硅结合，而且亦能

与结晶状态的氧化硅相化合，生成含水硅酸盐结晶，使水泥的水化加速，硬化加快，

而且混凝土的强度也大大提高。对掺有活性混合材料的水泥更为有效。
4. 机械搅拌和振捣

机械搅拌比人工拌合能使混凝土拌合物更均匀，特别在拌合低流动性混凝土

拌合物时效果更显著。利用振捣器捣实时，在满足施工和易性的要求下，其用水
量比采用人工捣实少得多，必要时也可采用更小的水灰比，或将砂率减到相当低

的程度。这是由于振动的作用，暂时地破坏了水泥浆的凝聚结构，从而了降低了

水泥浆的粘度和骨料间的摩阻力，提高了混凝土拌合物的流动性，使混凝土拌合

物能很好充满模型，内部孔隙大大减小，从而使混凝土的密实度和强度大大提高。

085
085
