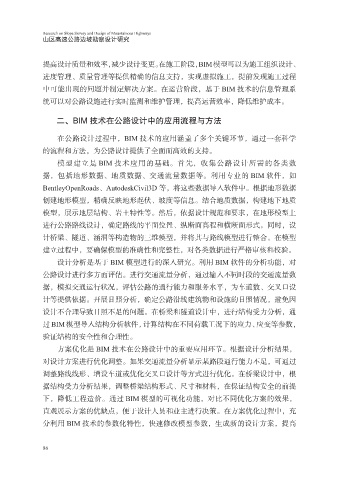

Page 96 - 山区高速公路边坡勘察设计研究

Research on Slope Survey and Design of Mountainous Highways
山区高速公路边坡勘察设计研究

提高设计质量和效率，减少设计变更。在施工阶段，BIM模型可以为施工组织设计、
进度管理、质量管理等提供精确的信息支持，实现虚拟施工，提前发现施工过程
中可能出现的问题并制定解决方案。在运营阶段，基于 BIM 技术的信息管理系

统可以对公路设施进行实时监测和维护管理，提高运营效率，降低维护成本。

二、BIM 技术在公路设计中的应用流程与方法

在公路设计过程中，BIM 技术的应用涵盖了多个关键环节，通过一套科学

的流程和方法，为公路设计提供了全面而高效的支持。
模型建立是 BIM 技术应用的基础。首先，收集公路设计所需的各类数
据，包括地形数据、地质数据、交通流量数据等。利用专业的 BIM 软件，如
BentleyOpenRoads、AutodeskCivil3D 等，将这些数据导入软件中。根据地形数据

创建地形模型，精确反映地形起伏、坡度等信息。结合地质数据，构建地下地质
模型，展示地层结构、岩土特性等。然后，依据设计规范和要求，在地形模型上
进行公路路线设计，确定路线的平面位置、纵断面高程和横断面形式。同时，设
计桥梁、隧道、涵洞等构造物的三维模型，并将其与路线模型进行整合。在模型

建立过程中，要确保模型的准确性和完整性，对各类数据进行严格审核和校验。
设计分析是基于 BIM 模型进行的深入研究。利用 BIM 软件的分析功能，对
公路设计进行多方面评估。进行交通流量分析，通过输入不同时段的交通流量数
据，模拟交通运行状况，评估公路的通行能力和服务水平，为车道数、交叉口设

计等提供依据。开展日照分析，确定公路沿线建筑物和设施的日照情况，避免因
设计不合理导致日照不足的问题。在桥梁和隧道设计中，进行结构受力分析，通
过 BIM 模型导入结构分析软件，计算结构在不同荷载工况下的应力、应变等参数，
验证结构的安全性和合理性。

方案优化是 BIM 技术在公路设计中的重要应用环节。根据设计分析结果，
对设计方案进行优化调整。如果交通流量分析显示某路段通行能力不足，可通过
调整路线线形、增设车道或优化交叉口设计等方式进行优化。在桥梁设计中，根
据结构受力分析结果，调整桥梁结构形式、尺寸和材料，在保证结构安全的前提

下，降低工程造价。通过 BIM 模型的可视化功能，对比不同优化方案的效果，
直观展示方案的优缺点，便于设计人员和业主进行决策。在方案优化过程中，充
分利用 BIM 技术的参数化特性，快速修改模型参数，生成新的设计方案，提高

86
