第九章 环境监测的新型技术手段

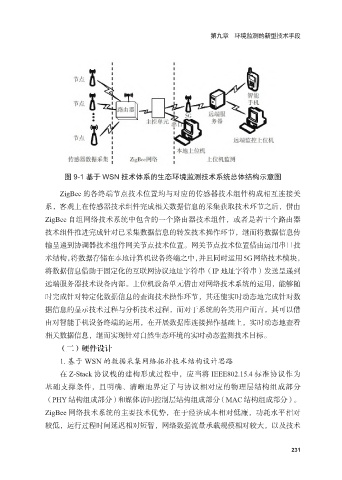

图 9-1 基于 WSN 技术体系的生态环境监测技术系统总体结构示意图
ZigBee 的各终端节点技术位置均与对应的传感器技术组件构成相互连接关
系，客观上在传感器技术组件完成相关数据信息的采集获取技术环节之后，借由
ZigBee 自组网络技术系统中包含的一个路由器技术组件，或者是若干个路由器
技术组件推进完成针对已采集数据信息的转发技术操作环节，继而将数据信息传
输呈递到协调器技术组件网关节点技术位置。网关节点技术位置借由运用串口技
术结构，将数据存储在本地计算机设备终端之中，并且同时运用5G网络技术模块，
将数据信息借助于固定化的互联网协议地址字符串（IP 地址字符串）发送呈递到
远端服务器技术设备内部。上位机设备单元借由对网络技术系统的运用，能够随
时完成针对特定化数据信息的查询技术操作环节，其还能实时动态地完成针对数
据信息的显示技术过程与分析技术过程，而对于系统的各类用户而言，其可以借
由对智能手机设备终端的运用，在开展数据库连接操作基础上，实时动态地查看
相关数据信息，继而实现针对自然生态环境的实时动态监测技术目标。
（二）硬件设计
1. 基于 WSN 的数据采集网络拓扑技术结构设计思路
在 Z-Stack 协议栈的建构形成过程中，应当将 IEEE802.15.4 标准协议作为
基础支撑条件，且明确、清晰地界定了与协议相对应的物理层结构组成部分
（PHY 结构组成部分）和媒体访问控制层结构组成部分（MAC 结构组成部分）。
ZigBee 网络技术系统的主要技术优势，在于经济成本相对低廉，功耗水平相对
较低，运行过程时间延迟相对短暂，网络数据流量承载规模相对较大，以及技术
