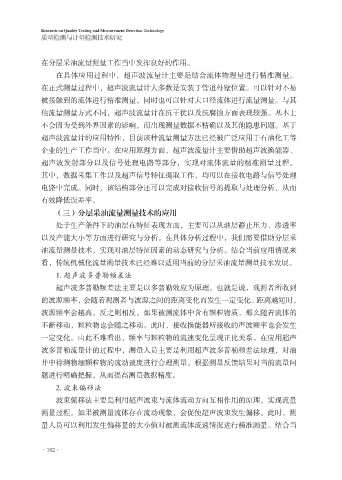

Page 114 - 质量检测与计量检测技术研究

Research on Quality Testing and Measurement Detection Technology
质量检测与计量检测技术研究

在分层采油流量测量工作当中发挥良好的作用。
在具体应用过程中，超声波流量计主要是结合流体物理量进行精准测量。
在正式测量过程中，超声波流量计大多数是安装于管道外壁位置。可以针对不易
被接触到的流体进行精准测量，同时也可以针对大口径流体进行流量测量。与其

他流量测量方式不同，超声波流量计在抗干扰以及抗腐蚀方面表现较强。基本上
不会因为受到外界因素的影响，而出现测量数据不精确以及其他隐患问题。基于
超声波流量计的应用特性，目前该种流量测量方法已经被广泛应用于石油化工等
企业的生产工作当中。在应用原理方面，超声波流量计主要借助超声波换能器、
超声波发射部分以及信号处理电路等部分，实现对流体流量的精准测量过程。

其中，数据采集工作以及超声信号特征提取工作，均可以在接收电路与信号处理
电路中完成。同时，该结构部分还可以完成对接收信号的提取与处理分析，从而
有效降低误差率。

（三）分层采油流量测量技术的应用
处于生产条件下的油层在特征表现方面，主要可以从油层静止压力、渗透率
以及产能大小等方面进行研究与分析。在具体分析过程中，我们需要借助分层采
油流量测量技术，实现对油层特征因素的动态研究与分析。结合当前应用情况来

看，传统机械化流量测量技术已经难以适用当前的分层采油流量测量技术发展。
1. 超声波多普勒频差法
超声波多普勒频差法主要是以多普勒效应为原理，也就是说，观测者所收到
的波源频率，会随着观测者与波源之间的距离变化而发生一定变化。距离越短时，

波源频率会越高，反之则相反。如果被测流体中含有颗粒物质，那么随着流体的
不断移动，颗粒物也会随之移动。此时，接收换能器所接收的声波频率也会发生
一定变化。由此不难看出，频率与颗粒物的流速变化呈现正比关系。在应用超声
波多普勒流量计的过程中，测量人员主要是利用超声波多普勒频差法原理，对油

井中待测物细颗粒物的流动速度进行合理测量。根据测量反馈结果对当前流量问
题进行明确把握，从而提高测量数据精度。
2. 波束偏移法
波束偏移法主要是利用超声波束与流体流动方向互相作用的原理，实现流量

测量过程。如果被测量流体存在流动现象，会促使超声波束发生偏移。此时，测
量人员可以利用发生偏移量的大小值对被测流体流速情况进行精准测量。结合当

·102·
