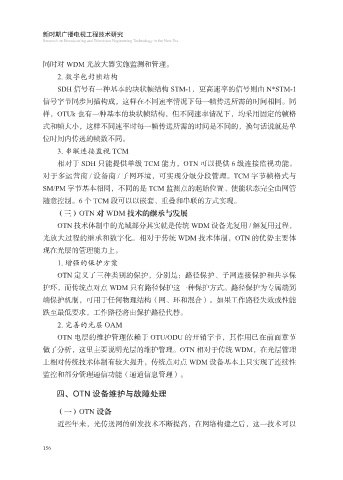

Page 168 - 新时期广播电视工程技术研究
P. 168
新时期广播电视工程技术研究
Research on Broadcasting and Television Engineering Technology in the New Era
同时对 WDM 光放大器实施监测和管理。
2. 数字包封帧结构
SDH 信号有一种基本的块状帧结构 STM-1，更高速率的信号则由 N*STM-1
信号字节同步间插构成，这样在不同速率情况下每一帧传送所需的时间相同。同
样，OTUk 也有一种基本的块状帧结构，但不同速率情况下，均采用固定的帧格
式和帧大小，这样不同速率时每一帧传送所需的时间是不同的，换句话说就是单
位时间内传送的帧数不同。
3. 串联连接监视 TCM
相对于 SDH 只能提供单级 TCM 能力，OTN 可以提供 6 级连接监视功能。
对于多运营商 / 设备商 / 子网环境，可实现分级分段管理。TCM 字节帧格式与
SM/PM 字节基本相同，不同的是 TCM 监测点的起始位置、使能状态完全由网管
随意控制。6 个 TCM 段可以以嵌套、重叠和串联的方式实现。
（三）OTN 对 WDM 技术的继承与发展
OTN 技术体制中的光域部分其实就是传统 WDM 设备光复用 / 解复用过程，
光放大过程的继承和数字化。相对于传统 WDM 技术体制，OTN 的优势主要体
现在光层的管理能力上。
1. 增强的保护方案
OTN 定义了三种类别的保护，分别是：路径保护、子网连接保护和共享保
护环，而传统点对点 WDM 只有路径保护这一种保护方式。路径保护为专属端到
端保护机制，可用于任何物理结构（网、环和混合）。如果工作路径失效或性能
跌至最低要求，工作路径将由保护路径代替。
2. 完善的光层 OAM
OTN 电层的维护管理依赖于 OTU/ODU 的开销字节，其作用已在前面章节
做了分析，这里主要说明光层的维护管理。OTN 相对于传统 WDM，在光层管理
上相对传统技术体制有较大提升，传统点对点 WDM 设备基本上只实现了连续性
监控和部分管理通信功能（通道信息管理）。
四、OTN 设备维护与故障处理
（一）OTN 设备
近些年来，光传送网的研发技术不断提高，在网络构建之后，这一技术可以
