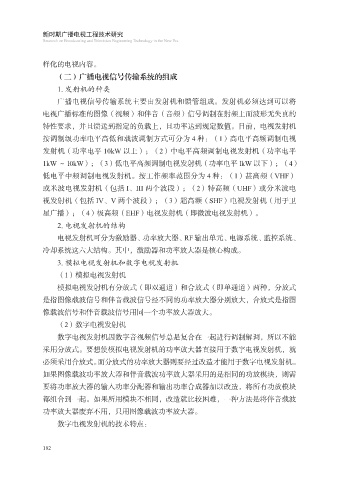

样化的电视内容。
（二）广播电视信号传输系统的组成

1. 发射机的种类
广播电视信号传输系统主要由发射机和馈管组成。发射机必须达到可以将
电视广播标准的图像（视频）和伴音（音频）信号调制在射频上而波形无失真的
特性要求，并且馈送到指定的负载上，且功率达到规定数值。目前，电视发射机
按调制级功率电平高低和载波调制方式可分为 4 种：（1）高电平高频调制电视

发射机（功率电平 10kW 以上）；（2）中电平高频调制电视发射机（功率电平
1kW ～ l0kW）；（3）低电平高频调制电视发射机（功率电平 lkW 以下）；（4）
低电平中频调制电视发射机。按工作频率范围分为 4 种：（1）甚高频（VHF）

或米波电视发射机（包括 I、III 两个波段）；（2）特高频（UHF）或分米波电
视发射机（包括 IV、V 两个波段）；（3）超高频（SHF）电视发射机（用于卫
星广播）；（4）极高频（EHF）电视发射机（即微波电视发射机）。
2. 电视发射机的结构
电视发射机可分为激励器、功率放大器、RF 输出单元、电源系统、监控系统、

冷却系统这六大结构。其中，激励器和功率放大器是核心构成。
3. 模拟电视发射机和数字电视发射机
（1）模拟电视发射机

模拟电视发射机有分放式（即双通道）和合放式（即单通道）两种，分放式
是指图像载波信号和伴音载波信号经不同的功率放大器分别放大，合放式是指图
像载波信号和伴音载波信号用同一个功率放大器放大。
（2）数字电视发射机
数字电视发射机因数字音视频信号总是复合在一起进行调制解调，所以不能

采用分放式。要想使模拟电视发射机的功率放大器直接用于数字电视发射机，就
必须采用合放式。而分放式的功率放大器则要经过改造才能用于数字电视发射机。
如果图像载波功率放大器和伴音载波功率放大器采用的是相同的功放模块，则需

要将功率放大器的输入功率分配器和输出功率合成器加以改造，将所有功放模块
都组合到一起。如果所用模块不相同，改造就比较困难，一种方法是将伴音载波
功率放大器废弃不用，只用图像载波功率放大器。
数字电视发射机的技术特点：

182
