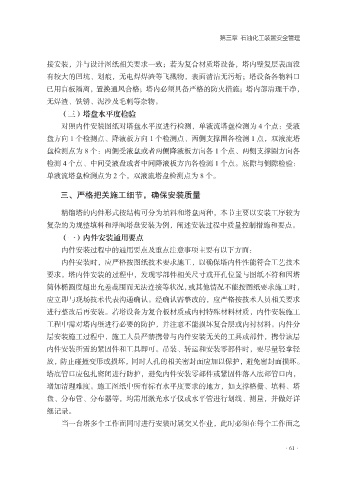

第三章 石油化工装置安全管理

接安装，并与设计图纸相关要求一致；若为复合材质塔设备，塔内壁复层表面没
有较大的凹坑、划痕，无电焊焊渣等飞溅物，表面清洁无污垢；塔设备各物料口
已用盲板隔离，置换通风合格；塔内必须具备严格的防火措施；塔内部清理干净，

无焊渣、铁锈、泥沙及毛刺等杂物。
（三）塔盘水平度检验
对照内件安装图纸对塔盘水平度进行检测，单液流塔盘检测为 4 个点：受液
盘方向 1 个检测点、降液板方向 1 个检测点、两侧支撑圈各检测 1 点，双液流塔

盘检测点为 8 个：两侧受液盘或者两侧降液板方向各 1 个点、两侧支撑圈方向各
检测 4 个点、中间受液盘或者中间降液板方向各检测 1 个点。底隙与侧隙检验：
单液流塔盘检测点为 2 个，双液流塔盘检测点为 8 个。

三、严格把关施工细节，确保安装质量

精馏塔的内件形式按结构可分为填料和塔盘两种，本节主要以安装工序较为
复杂的为规整填料和浮阀塔盘安装为例，阐述安装过程中质量控制措施和要点。
（一）内件安装通用要点

内件安装过程中的通用要点及重点注意事项主要有以下方面：
内件安装时，应严格按图纸技术要求施工，以确保塔内件性能符合工艺技术
要求。塔内件安装的过程中，发现零部件相关尺寸或开孔位置与图纸不符和因塔
筒体椭圆度超出允差范围而无法连接等状况，或其他情况不能按图纸要求施工时，

应立即与现场技术代表沟通确认。经确认需整改的，应严格按技术人员相关要求
进行整改后再安装。若塔设备为复合板材质或内衬特殊材料材质，内件安装施工
工程中需对塔内壁进行必要的防护，并注意不能损坏复合层或内衬材料。内件分
层安装施工过程中，施工人员严禁携带与内件安装无关的工具或部件，携带该层

内件安装所需的紧固件和工具即可。吊装、转运和安装零部件时，要尽量轻拿轻
放，防止碰撞变形或损坏，同时人孔的相关密封面应加以保护，避免密封面损坏。
塔底管口应包扎密闭进行防护，避免内件安装零部件或紧固件落入底部管口内，
增加清理难度。施工图纸中所有标有水平度要求的地方，如支撑格栅、填料、塔

盘、分布管、分布器等，均需用激光水平仪或水平管进行划线、测量，并做好详
细记录。
当一台塔多个工作面同时进行安装时属交叉作业，此时必须在每个工作面之
