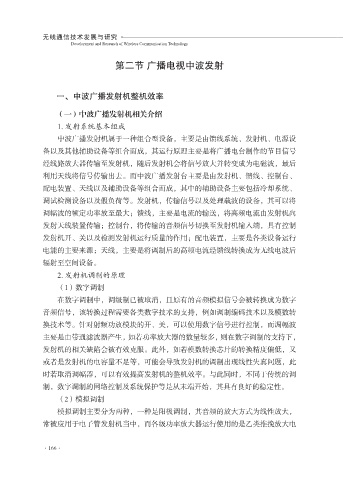

无线通信技术发展与研究
Development and Research of Wireless Communication Technology

第二节 广播电视中波发射

一、中波广播发射机整机效率

（一）中波广播发射机相关介绍
1. 发射系统基本组成
中波广播发射机属于一种组合型设备，主要是由馈线系统、发射机、电源设

备以及其他辅助设备等组合而成，其运行原理主要是将广播电台制作的节目信号
经线路放大器传输至发射机，随后发射机会将信号放大并转变成为电磁波，最后
利用天线将信号传输出去。而中波广播发射台主要是由发射机、馈线、控制台、

配电装置、天线以及辅助设备等组合而成，其中的辅助设备主要包括冷却系统、
调试检测设备以及假负荷等。发射机，传输信号以及处理载波的设备，其可以将
调幅波的额定功率放至最大；馈线，主要是电流的输送，将高频电流由发射机向
发射天线装置传输；控制台，将传输的音频信号切换至发射机输入端，具有控制
发射机开、关以及检测发射机运行质量的作用；配电装置，主要是各类设备运行

电能的主要来源；天线，主要是将调制后的高频电流经馈线转换成为无线电波后
辐射至空间设备。
2. 发射机调制的原理

（1）数字调制
在数字调制中，调级制已被取消，且原有的音频模拟信号会被转换成为数字
音频信号，该转换过程需要各类数字技术的支持，例如调制编码技术以及模数转
换技术等。针对射频功放模块的开、关，可以使用数字信号进行控制，而调幅波
主要是由带通滤波器产生，如若功率放大器的数量较多，则在数字调制的支持下，

发射机的相关缺陷会被有效克服。此外，如若模数转换芯片的转换精度偏低，又
或者是发射机的电容量不足等，可能会导致发射机的调制出现线性失真问题，此
时若取消调幅器，可以有效提高发射机的整机效率。与此同时，不同于传统的调

制，数字调制的网络控制及系统保护等是从末端开始，其具有良好的稳定性。
（2）模拟调制
模拟调制主要分为两种，一种是阳极调制，其音频的放大方式为线性放大，
常被应用于电子管发射机当中，而各级功率放大器运行使用的是乙类推挽放大电

·166·
