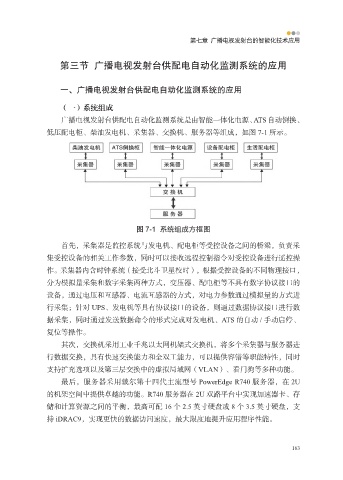

第七章 广播电视发射台的智能化技术应用

第三节 广播电视发射台供配电自动化监测系统的应用

一、广播电视发射台供配电自动化监测系统的应用

（一）系统组成
广播电视发射台供配电自动化监测系统是由智能一体化电源、ATS 自动倒换、
低压配电柜、柴油发电机、采集器、交换机、服务器等组成，如图 7-1 所示。

图 7-1 系统组成方框图

首先，采集器是监控系统与发电机、配电柜等受控设备之间的桥梁，负责采
集受控设备的相关工作参数，同时可以接收远程控制指令对受控设备进行遥控操
作。采集器内含时钟系统（接受北斗卫星校时），根据受控设备的不同物理接口，

分为模拟量采集和数字采集两种方式，变压器、配电柜等不具有数字协议接口的
设备，通过电压和互感器、电流互感器的方式，对电力参数通过模拟量的方式进
行采集；针对 UPS、发电机等具有协议接口的设备，则通过数据协议接口进行数
据采集，同时通过发送数据命令的形式完成对发电机、ATS 的自动 / 手动启停、

复位等操作。
其次，交换机采用工业千兆以太网机架式交换机，将多个采集器与服务器进
行数据交换，具有快速交换能力和全双工能力，可以提供容错等职能特性，同时
支持扩充选项以及第三层交换中的虚拟局域网（VLAN）、看门狗等多种功能。
最后，服务器采用戴尔第十四代主流型号 PowerEdge R740 服务器，在 2U

的机架空间中提供卓越的功能。R740 服务器在 2U 双路平台中实现加速器卡、存
储和计算资源之间的平衡，最高可配 16 个 2.5 英寸硬盘或 8 个 3.5 英寸硬盘，支
持 iDRAC9，实现更快的数据访问速度，最大限度地提升应用程序性能。
