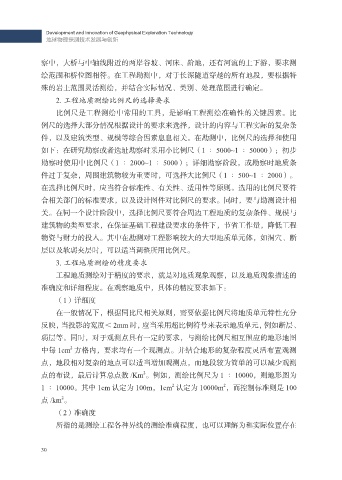

察中，大桥与中轴线附近的两岸谷坡、河床、阶地，还有河流的上下游，要求测
绘范围和桥位图相符。在工程勘测中，对于长深隧道穿越的所有地段，要根据特
殊的岩土范围灵活测绘，并结合实际情况、类别、处理范围进行确定。
2. 工程地质测绘比例尺的选择要求
比例尺是工程测绘中常用的工具，是影响工程测绘准确性的关键因素。比
例尺的选择大部分情况根据设计的要求来选择，设计的内容与工程实际的复杂条
件，以及建筑类型、规模等综合因素息息相关。在勘测中，比例尺的选择和使用
如下：在研究勘察或者选址勘察时采用小比例尺（1 ∶ 5000~1 ∶ 50000）；初步
勘察时使用中比例尺（1 ∶ 2000~1 ∶ 5000）；详细勘察阶段，或勘察时地质条
件过于复杂，周围建筑物较为重要时，可选择大比例尺（1 ∶ 500~1 ∶ 2000）。
在选择比例尺时，应当符合标准性、有关性、适用性等原则。选用的比例尺要符
合相关部门的标准要求，以及设计图件对比例尺的要求。同时，要与勘测设计相
关。在同一个设计阶段中，选择比例尺要符合周边工程地质的复杂条件、规模与
建筑物的类型要求，在保证基础工程建设要求的条件下，节省工作量，降低工程
物资与财力的投入。其中在勘测对工程影响较大的大型地质单元体，如洞穴、断
层以及软弱夹层时，可以适当调整所用比例尺。
3. 工程地质测绘的精度要求
工程地质测绘对于精度的要求，就是对地质现象观察，以及地质现象描述的
准确度和详细程度。在观察地质中，具体的精度要求如下：
（1）详细度
在一般情况下，根据同比尺相关原则，需要依据比例尺将地质单元特性充分
反映，当投影的宽度＜ 2mm 时，应当采用超比例符号来表示地质单元，例如断层、
弱层等。同时，对于观测点具有一定的要求，与测绘比例尺相互照应的地形地图
2
中每 1cm 方格内，要求均有一个观测点。并结合地形的复杂程度灵活布置观测
点，地段相对复杂的地点可以适当增加观测点，而地段较为简单的可以减少观测
2
点的布设，最后计算总点数 /Km 。例如，测绘比例尺为 1 ∶ 10000，则地形图为
2
2
1 ∶ 10000。其中 1cm 认定为 100m，1cm 认定为 10000m ，而控制标准则是 100
2
点 /km 。
（2）准确度
所指的是测绘工程各种界线的测绘准确程度，也可以理解为和实际位置存在
