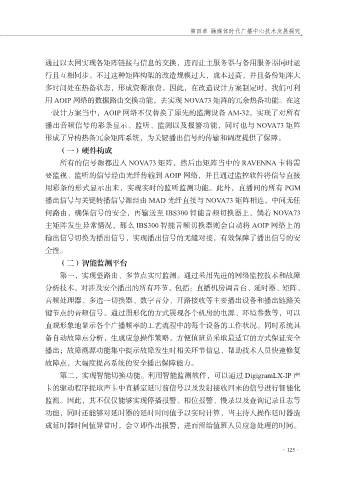

第四章 融媒体时代广播中心技术发展探究

通过以太网实现各矩阵链接与信息的交换，进而让主服务器与备用服务器同时运
行且互相同步。不过这种矩阵构架的改造规模过大，成本过高，并且备份矩阵大
多时间处在热备状态，形成资源浪费。因此，在改造设计方案制定时，我们可利
用 AOIP 网络的数据路由交换功能，去实现 NOVA73 矩阵的冗余热备功能。在这

一设计方案当中，AOIP 网络不仅替换了原先的监测设备 AM-32，实现了对所有
播出音频信号的彩条显示、监听、监测以及报警功能，同时也与 NOVA73 矩阵
形成了异构热备冗余矩阵系统，为关键播出信号的传输和调度提供了保障。
（一）硬件构成

所有的信号源都进入 NOVA73 矩阵，然后由矩阵当中的 RAVENNA 卡将需
要监视、监听的信号经由光纤传输到 AOIP 网络，并且通过监控软件将信号直接
用彩条的形式显示出来，实现实时的监听监测功能。此外，直播间的所有 PGM
播出信号与关键转播信号源经由 MAD 光纤直接与 NOVA73 矩阵相连，中间无任

何路由，确保信号的安全，再输送至 IBS300 智能音频切换器上，倘若 NOVA73
主矩阵发生异常情况，那么 IBS300 智能音频切换器则会自动将 AOIP 网络上的
输出信号切换为播出信号，实现播出信号的无缝对接，有效保障了播出信号的安
全性。

（二）智能监测平台
第一，实现整路由、多节点实时监测。通过采用先进的网络监控技术和故障
分析技术，对涉及安全播出的所有环节，包括：直播机房调音台、延时器、矩阵、
音频处理器、多选一切换器、数字音分、开路接收等主要播出设备和播出链路关

键节点的音频信号。通过图形化的方式展现各个机房的电源、环境参数等，可以
直观形象地显示各个广播频率的工艺流程中的每个设备的工作状况。同时系统具
备自动故障点分析，生成应急操作策略，方便值班员采取最适宜的方式保证安全
播出；故障溯源功能集中提示故障发生时相关环节信息，帮助技术人员快速修复

故障点，大幅度提高系统的安全播出保障能力。
第二，实现智能切换功能。利用智能监测软件，可以通过 DigigramLX-IP 声
卡的驱动程序提取声卡中直播室延时前信号以及发射接收回来的信号进行智能化
监测。因此，其不仅仅能够实现停播报警、相位报警、慢录以及查询记录日志等

功能，同时还能够对延时器的延时时间值予以实时计算，当主持人操作延时器造
成延时器时间值异常时，会立即作出报警，进而留给值班人员应急处理的时间。

·125·
