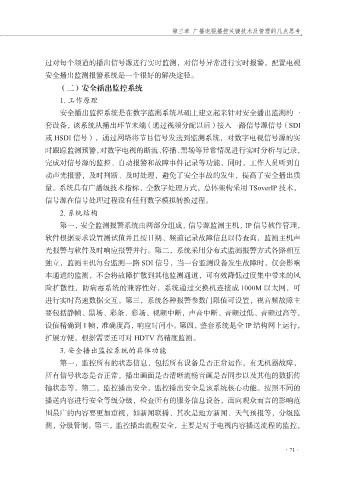

Page 87 - 融媒体时代广播电视工程技术发展研究

第三章 广播电视播控关键技术及管理的几点思考

过对每个频道的播出信号源进行实时监测，对信号异常进行实时报警，配置电视
安全播出监测报警系统是一个很好的解决途径。
（二）安全播出监控系统
1. 工作原理

安全播出监控系统是在数字监测系统基础上建立起来针对安全播出监测的一
套设备，该系统从播出环节末端（通过视频分配以后）接入一路信号源信号（SDI
或 HSDI 信号），通过网络将节目信号发送到监测系统，对数字电视信号源的实
时跟踪监测预警，对数字电视的断流、停播、黑场等异常情况进行实时分析与记录，

完成对信号源的监控、自动报警和故障事件记录等功能，同时，工作人员听到自
动声光报警，及时判断、及时处理，避免了安全事故的发生，提高了安全播出质
量。系统具有广播级技术指标，全数字处理方式，总体架构采用 TSoverIP 技术，
信号源在信号处理过程没有任何数字模拟转换过程。

2. 系统结构
第一，安全监测报警系统由两部分组成，信号源监测主机，IP 信号软件管理，
软件根据要求设置测试值并且按日期、频道记录故障信息以待查询，监测主机声
光报警与软件及时响应报警并行。第二，系统采用分布式监测报警方式各路相互

独立，监测主机每台监测一路 SDI 信号，当一台监测设备发生故障时，仅会影响
本通道的监测，不会将故障扩散到其他监测通道，可有效降低过度集中带来的风
险扩散性，防病毒系统的兼容性好，系统通过交换机连接成 1000M 以太网，可
进行实时高速数据交互。第三，系统各种报警参数门限值可设置，视音频故障主

要包括静帧、黑场、彩条、彩场、视频中断，声音中断、音频过低、音频过高等，
设值精确到 1 帧，准确度高，响应时间小。第四，整套系统是全 IP 结构网上运行，
扩展方便，根据需要还可对 HDTV 高精度监测。
3. 安全播出监控系统的具体功能

第一，监控所有的状态信息，包括所有设备是否正常运作，有无机器故障，
所有信号状态是否正常，播出画面是否清晰流畅音画是否同步以及其他的数据传
输状态等。第二，监控播出安全，监控播出安全是该系统核心功能。按照不同的
播送内容进行安全等级分级，检查所有的服务信息设备，面向观众而言的影响范

围最广的内容要更加重视，如新闻联播、其次是地方新闻、天气预报等，分级监
测，分级管制。第三，监控播出流程安全，主要是对于电视内容播送流程的监控，

·71·
