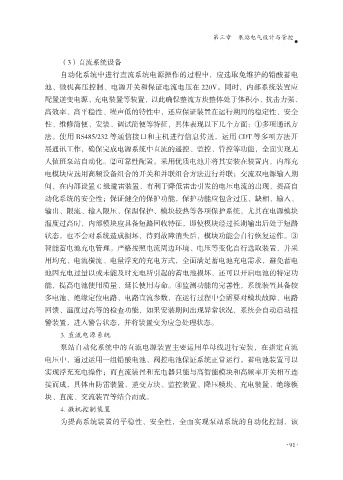

第三章 泵站电气设计与管控

（3）直流系统设备
自动化系统中进行直流系统电源操作的过程中，应选取免维护的铅酸蓄电
池、微机高压控制、电源开关和保证电流电压在 220V。同时，内部系统装置应
配置逆变电源、充电装置等装置，以此确保整流方块整体处于体积小、抗击力强、

高效率、高平稳性、噪声低的特性中，还应保证装置在运行期间的稳定性、安全
性、维修简便、安装、调试简便等特征，具体表现以下几个方面：①多项通讯方
法。使用 RS485/232 等通信接口和主机进行信息传送，运用 CDT 等多项方法开
展通讯工作，确保完成电源系统中直流的遥控、监控、管控等功能，全面实现无

人值班泵站自动化。②可靠性配置。采用优质电池并将其安装在装置内，内部充
电模块应选用高频设备组合的开关和并联组合方法进行并联；交流双电源输入期
间，在内部设置 C 级避雷装置，有利于降低雷击引发的电压电流的出现，提高自
动化系统的安全性；保证健全的保护功能，保护功能应包含过压、缺相、输入、

输出、限流、输入限压、保温保护、模块较热等各项保护系统，尤其在电源模块
温度过高时，内部模块应具备短路回收特征，即使模块经过长期输出后处于短路
状态，也不会对系统造成损坏，待到故障消失后，模块功能会自行恢复运作。③
智能蓄电池充电管理。严格按照电流周边环境、电压等变化自行选取装置，并采

用均充、电流横流、电量浮充的充电方式，全面满足蓄电池充电需求，避免蓄电
池因充电过量以或未能及时充电所引起的蓄电池损坏，还可以开启电池的特定功
能，提高电池使用质量、延长使用寿命。④监测功能的完善性，系统装置具备较
多电池、绝缘定位电路、电路直流参数，在运行过程中会需要对模块故障、电路

回馈、温度过高等的检查功能，如果安装期间出现异常状况，系统会自动启动报
警装置，进入警告状态，并将装置变为应急处理状态。
3. 直流电源系统
泵站自动化系统中的直流电源装置主要运用单母线进行安装，在指定直流

电压中，通过运用一组铅酸电池、阀控电池保证系统正常运行。蓄电池装置可以
实现浮充充电操作；而直流装置和充电器只能与高智能模块和高频率开关相互连
接而成，具体由防雷装置、逆变方块、监控装置、降压模块、充电装置、绝缘模
块、直流、交流装置等结合而成。

4. 微机控制装置
为提高系统装置的平稳性、安全性，全面实现泵站系统的自动化控制，该
