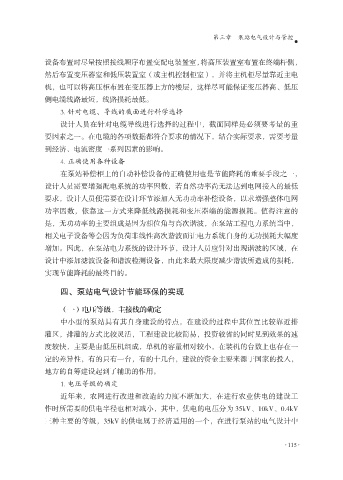

第三章 泵站电气设计与管控

设备布置时尽量按照接线顺序布置变配电装置室，将高压装置室布置在终端杆侧，
然后布置变压器室和低压装置室（或主机控制柜室），并将主机柜尽量靠近主电
机，也可以将高压柜布置在变压器上方的楼层，这样尽可能保证变压器高、低压
侧电缆线路最短，线路损耗最低。

3. 针对电缆、导线的截面进行科学选择
设计人员在针对电缆导线进行选择的过程中，截面同样是必须要考量的重
要因素之一。在电缆的各项数据都符合要求的情况下，结合实际要求，需要考量
到经济、电流密度一系列因素的影响。

4. 正确使用各种设备
在泵站补偿柜上的自动补偿设备的正确使用也是节能降耗的重要手段之一，
设计人员需要增强配电系统的功率因数，若自然功率尚无法达到电网接入的最低
要求，设计人员便需要在设计环节添加入无功功率补偿设备，以求增强整体电网

功率因数，依靠这一方式来降低线路损耗和变压器端的能源损耗。值得注意的
是，无功功率的主要组成是因为相位角与高次谐波，在泵站工程电力系统当中，
相关电子设备等会因为负荷非线性高次谐波而让电力系统自身的无功损耗大幅度
增加。因此，在泵站电力系统的设计环节，设计人员应针对出现谐波的区域，在

设计中添加滤波设备和谐波检测设备，由此来最大限度减少谐波所造成的损耗，
实现节能降耗的最终目的。

四、泵站电气设计节能环保的实现

（一）电压等级、主接线的确定
中小型的泵站具有其自身建设的特点，在建设的过程中其位置比较靠近排
灌区，排灌的方式比较灵活，工程建设比较简易，投资较省的同时见到效果的速
度较快，主要是由低压机组成，单机的容量相对较小，在装机的台数上也存在一
定的差异性，有的只有一台，有的十几台，建设的资金主要来源于国家的投入，

地方的自筹建设起到了辅助的作用。
1. 电压等级的确定
近年来，农网进行改进和改造的力度不断加大，在进行农业供电的建设工

作时所需要的供电半径也相对减小，其中，供电的电压分为 35kV、10kV、0.4kV
三种主要的等级，35kV 的供电属于经济适用的一个，在进行泵站的电气设计中
