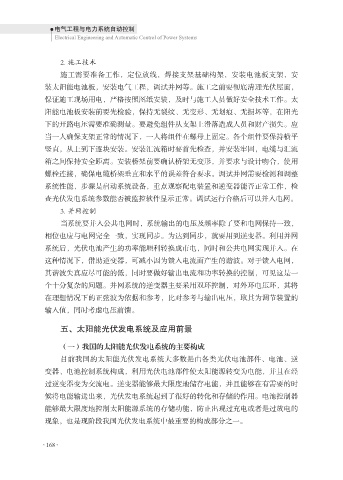

2. 施工技术
施工需要准备工作，定位放线，焊接支架基础构架，安装电池板支架，安
装太阳能电池板，安装电气工程，调试并网等。施工之前要彻底清理光伏屋面，
保证施工现场用电，严格按照图纸安装，及时与施工人员做好安全技术工作。太

阳能电池板安装前要先检验，保持无裂纹、无变形、无划痕、无损坏等，在阳光
下的开路电压需要准确测量。要避免组件从支架上滑落造成人员和财产损失。应
当一人确保支架正常的情况下，一人将组件在螺母上固定。各个组件要保持横平
竖直，从上到下逐块安装。安装汇流箱时要首先检查，并安装牢固，电缆与汇流

箱之间保持安全距离。安装桥架前要确认桥架无变形，并要求与设计吻合，使用
螺栓连接，确保电缆桥架垂直和水平的误差符合要求。调试并网需要检测和调整
系统性能，步骤是启动系统设备，重点观察配电装置和逆变器能否正常工作，检
查光伏发电系统参数能否被监控软件显示正常。调试运行合格后可以并入电网。

3. 并网控制
当系统要并入公共电网时，系统输出的电压及频率除了要和电网保持一致，
相位也应与电网完全一致，实现同步。为达到同步，就要用到逆变器。利用并网
系统后，光伏电池产生的功率能顺利转换成市电，同时和公共电网实现并入。在

这种情况下，借助逆变器，可减小因为馈入电流而产生的谐波。对于馈入电网，
其谐波失真应尽可能的低，同时要做好输出电流和功率转换的控制，可见这是一
个十分复杂的问题。并网系统的逆变器主要采用双环控制，对外环电压环，其将
在理想情况下的正弦波为依据和参考，比对参考与输出电压，取其为调节装置的

输入值，同时考虑电压前馈。

五、太阳能光伏发电系统及应用前景

（一）我国的太阳能光伏发电系统的主要构成
目前我国的太阳能光伏发电系统大多数是由各类光伏电池部件、电池、逆

变器、电池控制系统构成，利用光伏电池部件使太阳能源转变为电能，并且在经
过逆变器变为交流电。逆变器能够最大限度地储存电能，并且能够在有需要的时
候将电能输送出来，光伏发电系统起到了很好的转化和存储的作用。电池控制器

能够最大限度地控制太阳能源系统的存储功能，防止出现过充电或者是过放电的
现象，也是现阶段我国光伏发电系统中最重要的构成部分之一。
