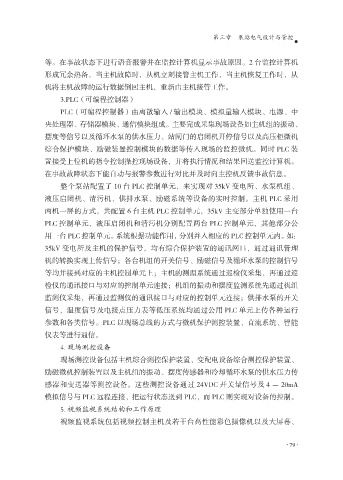

第三章 泵站电气设计与管控

等。在事故状态下进行语音报警并在监控计算机显示事故原因。2 台监控计算机
形成冗余热备，当主机故障时，从机立刻接管主机工作，当主机恢复工作时，从
机将主机故障的运行数据倒回主机，重新由主机接管工作。
3.PLC（可编程控制器）

PLC（可编程控制器）由离散输入 / 输出模块、模拟量输入模块、电源、中
央处理器、存储器模块、通信模块组成。主要完成采集现场设备如主机组的振动、
摆度等信号以及循环水泵的供水压力、站闸门的启闭机开停信号以及高压柜微机
综合保护模块、励磁装置控制模块的数据等传入现场的监控微机。同时 PLC 装

置接受上位机的指令控制操控现场设备，并将执行情况和结果回送监控计算机。
在事故故障状态下能自动与报警参数进行对比并及时向主控机反馈事故信息。
整个泵站配置了 10 台 PLC 控制单元，来实现对 35kV 变电所、水泵机组、
液压启闭机、清污机、供排水泵、励磁系统等设备的实时控制。主机 PLC 采用

两机一屏的方式，共配置 6 台主机 PLC 控制单元，35kV 主变部分单独使用一台
PLC 控制单元，液压启闭机和清污机分别配置两台 PLC 控制单元，其他部分公
用一台 PLC 控制单元。系统根据功能作用，分别并入相应的 PLC 控制单元内。如：
35kV 变电所及主机的保护信号，均有综合保护装置的通讯网口，通过通讯管理

机的转换实现上传信号；各台机组的开关信号、励磁信号及循环水泵的控制信号
等均并接到对应的主机控制单元上；主机的测温系统通过巡检仪采集，再通过巡
检仪的通讯接口与对应的控制单元连接；机组的振动和摆度监测系统先通过机组
监测仪采集，再通过监测仪的通讯接口与对应的控制单元连接；供排水泵的开关

信号，温度信号及电接点压力表等低压系统均通过公用 PLC 单元上传各种运行
参数和各类信号。PLC 以现场总线的方式与微机保护测控装置、直流系统、智能
仪表等进行通信。
4. 现场测控设备

现场测控设备包括主机综合测控保护装置、变配电设备综合测控保护装置、
励磁微机控制装置以及主机组的振动、摆度传感器和冷却循环水泵的供水压力传
感器和变送器等测控设备。这些测控设备通过 24VDC 开关量信号及 4 － 20mA
模拟信号与 PLC 远程连接，把运行状态送到 PLC，而 PLC 则实现对设备的控制。

5. 视频监视系统结构和工作原理
视频监视系统包括视频控制主机及若干台高性能彩色摄像机以及大屏幕、
