第二章 膜分离技术的发展与应用

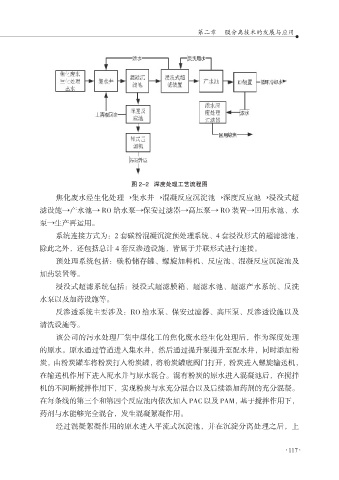

图 2-2 深度处理工艺流程图
焦化废水经生化处理→集水井→混凝反应沉淀池→深度反应池→浸没式超
滤设施→产水池→ RO 给水泵→保安过滤器→高压泵→ RO 装置→回用水池、水
泵→生产再运用。
系统连接方式为：2 套碳粉混凝沉淀预处理系统、4 套浸没形式的超滤滤池，
除此之外，还包括总计 4 套反渗透设施，皆属于并联形式进行连接。
预处理系统包括：碳粉储存罐、螺旋加料机、反应池、混凝反应沉淀池及
加药装置等。
浸没式超滤系统包括：浸没式超滤膜箱、超滤水池、超滤产水系统、反洗
水泵以及加药设施等。
反渗透系统主要涉及：RO 给水泵、保安过滤器、高压泵、反渗透设施以及
清洗设施等。
该公司的污水处理厂集中煤化工的焦化废水经生化处理后，作为深度处理
的原水。原水通过管道进入集水井，然后通过提升泵提升至配水井，同时添加粉
炭，由粉炭罐车将粉炭打入粉炭罐，将粉炭罐底阀门打开，粉炭进入螺旋输送机，
在输送机作用下进入配水井与原水混合。混有粉炭的原水进入混凝池后，在搅拌
机的不间断搅拌作用下，实现粉炭与水充分混合以及后续添加药剂的充分混凝。
在每条线的第三个和第四个反应池内依次加入 PAC 以及 PAM，基于搅拌作用下，
药剂与水能够完全混合，发生混凝絮凝作用。
经过混凝絮凝作用的原水进入平流式沉淀池，并在沉淀分离处理之后，上
