第一章 典型工业废水处理工艺技术研究

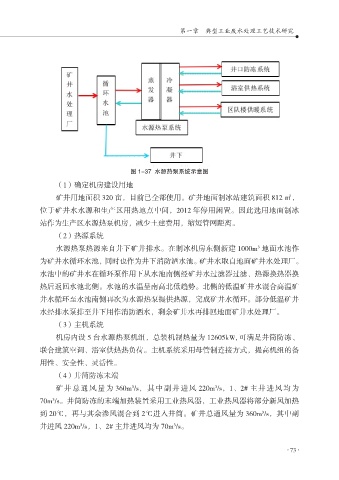

图 1-37 水源热泵系统示意图
（1）确定机房建设用地
矿井用地面积 320 亩，目前已全部使用。矿井地面制冰站建筑面积 812 ㎡，
位于矿井水水源和生产区用热地点中间，2012 年停用闲置。因此选用地面制冰

站作为生产区水源热泵机房，减少土建费用，缩短管网距离。
（2）热源系统
水源热泵热源来自井下矿井排水。在制冰机房东侧新建 1000m³ 地面水池作

为矿井水循环水池，同时也作为井下消防洒水池。矿井水取自地面矿井水处理厂。
水池中的矿井水在循环泵作用下从水池南侧经矿井水过滤器过滤、热源换热器换
热后返回水池北侧。水池的水温呈南高北低趋势。北侧的低温矿井水混合高温矿
井水循环至水池南侧再次为水源热泵提供热源，完成矿井水循环。部分低温矿井
水经排水泵排至井下用作消防洒水，剩余矿井水再排回地面矿井水处理厂。

（3）主机系统
机房内设 5 台水源热泵机组，总装机制热量为 12605kW, 可满足井筒防冻、
联合建筑空调、浴室供热热负荷。主机系统采用母管制连接方式，提高机组的备

用性、安全性、灵活性。
（4）井筒防冻末端
矿井总通风量为 360m³/s，其中副井进风 220m³/s，1、2# 主井进风均为
70m³/s。井筒防冻的末端加热装置采用工业热风器，工业热风器将部分新风加热
到 20℃，再与其余渗风混合到 2℃进入井筒。矿井总通风量为 360m³/s，其中副

井进风 220m³/s，1、2# 主井进风均为 70m³/s。
