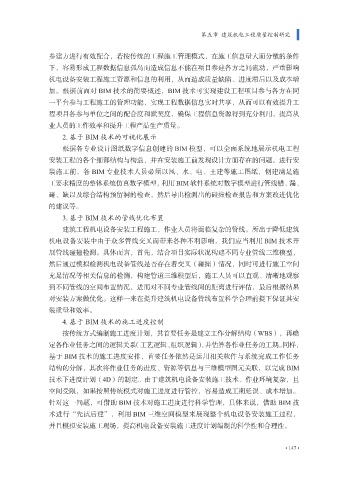

第五章 建筑机电工程质量控制研究

参建方进行有效配合，若按传统的工程施工管理模式，在施工信息量大而分散的条件
下，容易形成工程数据信息孤岛而造成信息不能在项目参建各方之间流动，严重影响

机电设备安装工程施工资源和信息的利用，从而造成质量缺陷、进度滞后以及成本增
加。根据前面对 BIM 技术的简要概述，BIM 技术可实现建设工程项目参与各方在同
一平台参与工程施工的管理功能，实现工程数据信息实时共享，从而可以有效提升工

程项目各参与单位之间的配合度和默契度，确保工程信息资源得到充分利用，提高从
业人员的工作效率和提升工程产品生产质量。
2. 基于 BIM 技术的可视化展示
根据各专业设计图纸数字信息创建的 BIM 模型，可以全面系统地展示机电工程
安装工程的各个细部结构与构造，并在安装施工前发现设计方面存在的问题。进行安

装施工前，各 BIM 专业技术人员必须以风、水、电、土建等施工图纸，创建满足施
工要求精度的整体系统仿真数字模型，利用 BIM 软件系统对数字模型进行管线错、漏、
碰、缺以及综合结构预留洞的检查，然后导出检测出的碰撞检查报告和方案改进优化

的建议等。
3. 基于 BIM 技术的管线优化布置
建筑工程机电设备安装工程施工，作业人员将面临复杂的管线。所出于降低建筑
机电设备安装中由于众多管线交叉而带来各种不利影响，我们应当利用 BIM 技术开
展管线碰撞检测。具体而言，首先，结合项目实际状况构建不同专业管线三维模型，

然后通过模拟检测机电设备管线是否存在着交叉（碰撞）情况，同时可进行施工空间
充足情况等相关信息的检测，构建管道三维模型后，施工人员可以直观、清晰地观察
到不同管线的空间布置情况，进而对不同专业管线间的距离进行评估，最后根据结果

对安装方案做优化。这样一来在提升建筑机电设备管线布置科学合理前提下保证其安
装质量和效率。
4. 基于 BIM 技术的施工进度控制
按传统方式编制施工进度计划，其首要任务是建立工作分解结构（WBS），再确
定各作业任务之间的逻辑关系（工艺逻辑、组织逻辑），并估算各作业任务的工期。同样，

基于 BIM 技术的施工进度安排，首要任务依然是运用相关软件与系统完成工作任务
结构的分解，其次将作业任务的进度、资源等信息与三维模型图元关联，以完成 BIM
技术下进度计划（4D）的制定。由于建筑机电设备安装施工技术、作业环境复杂，且

空间受限，如果按照传统模式对施工进度进行管控，容易造成工期延误、成本增加。
针对这一问题，可借助 BIM 技术对施工进度进行科学管理，具体来说，借助 BIM 技
术进行“先试后建”，利用 BIM 三维空间模型来展现整个机电设备安装施工过程，
并且模拟安装施工现场，提高机电设备安装施工进度计划编制的科学性和合理性。
