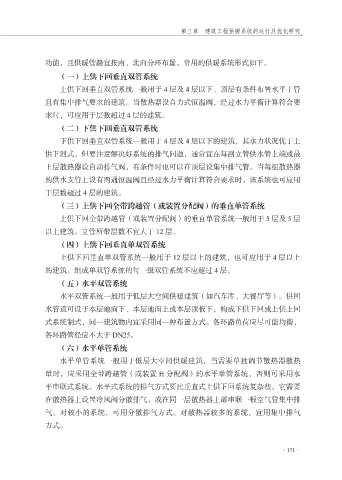

第三章 建筑工程供暖系统的运行及优化研究

功能，且供暖管路宜按南、北向分环布置。常用的供暖系统形式如下。
（一）上供下回垂直双管系统
上供下回垂直双管系统一般用于 4 层及 4 层以下、顶层有条件布置水平干管

且有集中排气要求的建筑。当散热器设自力式恒温阀，经过水力平衡计算符合要
求时，可应用于层数超过 4 层的建筑。
（二）下供下回垂直双管系统

下供下回垂直双管系统一般用于 4 层及 4 层以下的建筑，其水力状况优于上
供下回式，但要注意解决好系统的排气问题，通常宜在每副立管供水管上端或最
上层散热器设自动排气阀，有条件时也可以在顶层设集中排气管。当每组散热器

的供水支管上设有两通恒温阀且经过水力平衡计算符合要求时，该系统也可应用
于层数超过 4 层的建筑。
（三）上供下回全带跨越管（或装置分配阀）的垂直单管系统

上供下回全带跨越管（或装置分配阀）的垂直单管系统一般用于 5 层及 5 层
以上建筑。立管所带层数不宜大于 12 层。
（四）上供下回垂直单双管系统

上供下回垂直单双管系统一般用于 12 层以上的建筑，也可应用于 4 层以上
的建筑。组成单双管系统的每一级双管系统不应超过 4 层。
（五）水平双管系统

水平双管系统一般用于低层大空间供暖建筑（如汽车库、大餐厅等）。供回
水管道可设于本层地面下、本层地面上或本层顶板下，构成下供下回或上供上回
式系统制式，同一建筑物内宜采用同一种布置方式。各环路负荷应尽可能均衡，

各环路管径应不大于 DN25。
（六）水平单管系统
水平单管系统一般用于低层大空间供暖建筑，当需要单独调节散热器散热

量时，应采用全带跨越管（或装置 H 分配阀）的水平单管系统，否则可采用水
平串联式系统。水平式系统的排气方式要比垂直式上供下回系统复杂些。它需要
在散热器上设置冷风阀分散排气，或在同一层散热器上部串联一根空气管集中排
气。对较小的系统，可用分散排气方式。对散热器较多的系统，宜用集中排气

方式。
