第三章 消防工程施工和质量控制

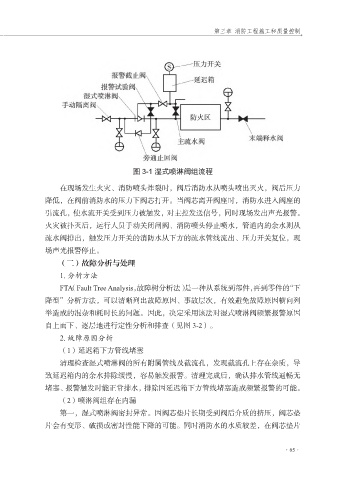

图 3-1 湿式喷淋阀组流程
在现场发生火灾、消防喷头炸裂时，阀后消防水从喷头喷出灭火，阀后压力
降低，在阀前消防水的压力下阀芯打开。当阀芯离开阀座时，消防水进入阀座的
引流孔，使水流开关受到压力被触发，对主控发送信号，同时现场发出声光报警。
火灾被扑灭后，运行人员手动关闭闸阀、消防喷头停止喷水，管道内的余水则从
疏水阀排出，触发压力开关的消防水从下方的疏水管线流出、压力开关复位，现
场声光报警停止。
（二）故障分析与处理
1. 分析方法
FTA（Fault Tree Analysis，故障树分析法）是一种从系统到部件，再到零件的“下
降型”分析方法，可以清晰列出故障原因、事故层次，有效避免故障原因横向列
举造成的混杂和耗时长的问题。因此，决定采用该法对湿式喷淋阀频繁报警原因
自上而下、逐层地进行定性分析和排查（见图 3-2）。
2. 故障原因分析
（1）延迟箱下方管线堵塞
清理检查湿式喷淋阀的所有附属管线及截流孔，发现截流孔上存在杂质，导
致延迟箱内的余水排除缓慢，容易触发报警。清理完成后，确认排水管线通畅无
堵塞、报警触发时能正常排水，排除因延迟箱下方管线堵塞造成频繁报警的可能。
（2）喷淋阀组存在内漏
第一，湿式喷淋阀密封异常。因阀芯垫片长期受到阀后介质的挤压，阀芯垫
片会有变形、破损或密封性能下降的可能。同时消防水的水质较差，在阀芯垫片
