Page 225 - 煤矿安全生产与生态环境治理和发展问题研究

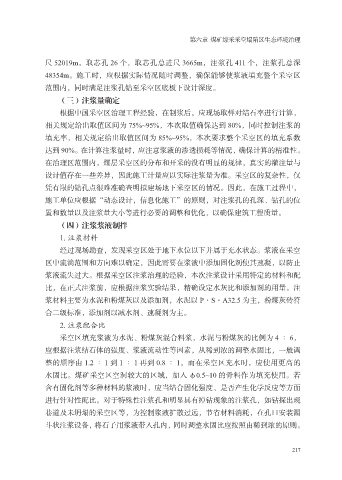

第六章 煤矿综采采空塌陷区生态环境治理

尺 52019m，取芯孔 26 个，取芯孔总进尺 3665m，注浆孔 411 个，注浆孔总深
48354m。施工时，应根据实际情况随时调整，确保能够使浆液填充整个采空区
范围内，同时满足注浆孔钻至采空区底板下设计深度。
（三）注浆量确定

根据中国采空区治理工程经验，在制浆后，应现场取样对结石率进行计算，
相关规定给出取值区间为 75%~95%，本次取值确保达到 80%，同时控制注浆的
填充率，相关规定给出取值区间为 85%~95%，本次要求整个采空区的填充系数
达到 90%。在计算注浆量时，应注意浆液的渗透损耗等情况，确保计算的精准性。

在治理区范围内，煤层采空区的分布和开采的没有明显的规律，真实的灌注量与
设计值存在一些差异，因此施工计量应以实际注浆量为准。采空区的复杂性，仅
凭有限的钻孔点很难准确查明拟建场地下采空区的情况。因此，在施工过程中，
施工单位应根据“动态设计，信息化施工”的原则，对注浆孔的孔深、钻孔的位

置和数量以及注浆量大小等进行必要的调整和优化，以确保建筑工程质量。
（四）注浆浆液制拌
1. 注浆材料
经过现场勘查，发现采空区处于地下水位以下并属于充水状态。浆液在采空

区中流淌范围和方向难以确定，因此需要在浆液中添加固化剂使其速凝，以防止
浆液流失过大。根据采空区注浆治理的经验，本次注浆设计采用特定的材料和配
比，在正式注浆前，应根据注浆实验结果，精确设定水灰比和添加剂的用量。注
浆材料主要为水泥和粉煤灰以及添加剂，水泥以 P·S·A32.5 为主，粉煤灰砖符

合二级标准，添加剂以减水剂、速凝剂为主。
2. 注浆配合比
采空区填充浆液为水泥、粉煤灰混合料浆，水泥与粉煤灰的比例为 4 ∶ 6，
应根据注浆结石体的强度、浆液流动性等因素，从稀到浓的调整水固比，一般调

整的顺序由 1.2 ∶ 1 到 1 ∶ 1 再到 0.8 ∶ 1，而在采空区充水时，应使用更高的
水固比。煤矿采空区空洞较大的区域，加入 φ0.5~10 的骨料作为填充使用。若
含有固化剂等多种材料的浆液时，应当结合固化强度、是否产生化学反应等方面
进行针对性配比。对于特殊性注浆孔和明显具有掉钻现象的注浆孔，如钻探出现

巷道及未坍塌的采空区等，为控制浆液扩散过远，节省材料消耗，在孔口安装漏
斗状注浆设备，将石子用浆液带入孔内，同时调整水固比应按照由稀到浓的原则。

217
