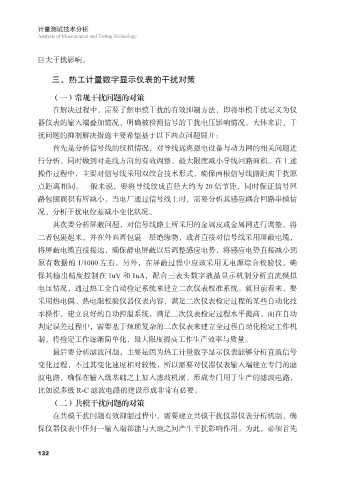

巨大干扰影响。

三、热工计量数字显示仪表的干扰对策

（一）常规干扰问题的对策
在解决过程中，需要了解串模干扰的有效抑制方法，即将串模干扰定义为仪
器仪表的输入端叠加情况，明确被检测信号的干扰电压影响情况。大体来讲，干
扰问题的抑制解决措施主要希望基于以下两点问题展开：

首先是分析信号线的绞扭情况，对导线远离强电设备与动力网的相关问题进
行分析，同时做到对走线方向的有效调整，最大限度减小导线回路面积。在上述
操作过程中，主要对信号线采用双绞合技术形式，确保两根信号线路距离干扰原
点距离相同。一般来说，要将导线绞成直径大约为 20 倍节距，同时保证信号回
路包围面积有所减小。当电厂通过信号线上时，需要分析其感应耦合回路串模情

况，分析干扰电位差减小变化状况。
其次要分析屏蔽问题，对信号线路上所采用的金属皮或金属网进行调整，将
二者包裹起来，并在外面再包裹一层绝缘物，或者直接对信号线采用屏蔽电缆，

将屏蔽电缆直接接地，确保静电屏蔽以后调整感应电势，将感应电势直接减小到
原有数据的 1/1000 左右。另外，在屏蔽过程中应该采用无电源综合校验仪，确
保其输出精度控制在 1uV 和 1uA，配合三表头数字液晶显示机制分析直流模拟
电压情况，通过热工全自动检定系统来建立二次仪表校准系统。就目前看来，要

采用热电偶、热电阻校验仪器仪表内容，满足二次仪表检定过程的某些自动化技
术操作，建立良好的自动控温系统，满足二次仪表检定过程水平提高。而在自动
判定误差过程中，需要基于烦琐复杂的二次仪表来建立全过程自动化检定工作机
制，将检定工作逐渐简单化，最大限度提高工作生产效率与质量。

最后要分析滤波问题，主要是因为热工计量数字显示仪表能够分析直流信号
变化过程，不过其变化速度相对较慢，所以需要对仪器仪表输入端建立专门的滤
波电路，确保在输入级基础之上加入滤波机制，形成专门用于生产的滤波电路，
比如说多级 R-C 滤波电路的建设形成非常有必要。

（二）共模干扰问题的对策
在共模干扰问题有效抑制过程中，需要建立共模干扰仪器仪表分析机制，确
保仪器仪表中任何一输入端都能与大地之间产生干扰影响作用。为此，必须首先
