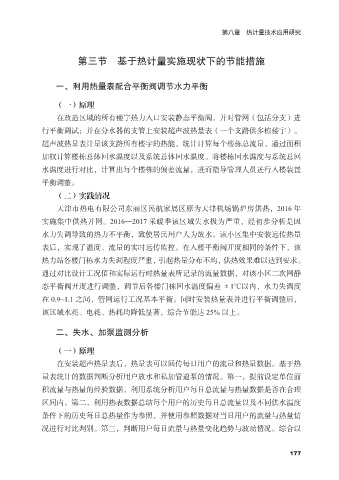

第八章 热计量技术应用研究

第三节 基于热计量实施现状下的节能措施

一、利用热量表配合平衡阀调节水力平衡

（一）原理
在改造区域的所有楼宇热力入口安装静态平衡阀，并对管网（包括分支）进
行平衡调试；并在分水器的支管上安装超声波热量表（一个支路供多栋楼宇）。

超声波热量表计量该支路所有楼宇的热能，统计计算每个楼栋总流量，通过面积
加权计算楼栋总体回水温度以及系统总体回水温度。将楼栋回水温度与系统总回
水温度进行对比，计算出每个楼栋的偏差流量，进而指导管理人员进行入楼装置

平衡调整。
（二）实践情况
天津市热电有限公司东丽区民航家属区原为天津机场锅炉房供热，2016 年
实施集中供热并网。2016—2017 采暖季该区域失水极为严重，经初步分析是因

水力失调导致的热力不平衡，致使居民用户人为放水。该小区集中安装远传热量
表后，实现了温度、流量的实时远传监控。在入楼平衡阀开度相同的条件下，该
热力站各楼门栋水力失调程度严重，引起热量分布不均，供热效果难以达到要求。

通过对比设计工况值和实际运行时热量表所记录的流量数据，对该小区二次网静
态平衡阀开度进行调整，调节后各楼门栋回水温度偏差 ±1℃以内，水力失调度
在 0.9~1.1 之间，管网运行工况基本平衡。同时安装热量表并进行平衡调整后，

该区域水耗、电耗、热耗均降低显著，综合节能达 25% 以上。

二、失水、加泵监测分析

（一）原理

在安装超声热量表后，热量表可以回传每日用户的流量和热量数据。基于热
量表统计的数据判断分析用户放水和私加管道泵的情况。第一，提前设定单位面
积流量与热量的经验数据，利用系统分析用户每日总流量与热量数据是否在合理

区间内。第二，利用热表数据总结每个用户的历史每日总流量以及不同供水温度
条件下的历史每日总热量作为参照，并使用参照数据对当日用户的流量与热量情
况进行对比判别。第三，判断用户每日流量与热量变化趋势与波动情况。综合以
