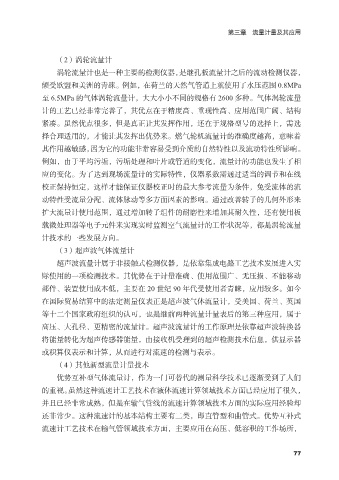

Page 89 - 计量测试技术分析

第三章 流量计量及其应用

（2）涡轮流量计
涡轮流量计也是一种主要的检测仪器，是继孔板流量计之后的流动检测仪器，
颇受欧盟和美洲的青睐。例如，在荷兰的天然气管道上就使用了水压范围 0.8MPa

至 6.5MPa 的气体涡轮流量计，大大小小不同的规格有 2600 多种。气体涡轮流量
计的工艺已经非常完善了，其优点在于精度高、重现性高、应用范围广阔、结构
紧凑。虽然优点很多，但是真正让其发挥作用，还在于规格型号的选择上，需选
择合理适用的，才能让其发挥出优势来。燃气轮机流量计的准确度越高，意味着

其作用越敏感，因为它的功能非常容易受到介质的自然特性以及流动特性所影响。
例如，由于平均污垢，污垢处理和叶片或管道的变化，流量计的功能也发生了相
应的变化。为了达到现场流量计的实际特性，仪器系数需通过适当的调节和在线
校正保持恒定，这样才能保证仪器校正时的最大参考流量为条件，免受流体的流

动特性受流量分配、流体脉动等多方面因素的影响。通过改善转子的几何外形来
扩大流量计使用范围，通过增加转子组件的耐磨性来增加其耐久性，还有使用板
载微处理器等电子元件来实现实时监测空气流量计的工作状况等，都是涡轮流量
计技术的一些发展方向。

（3）超声波气体流量计
超声波流量计属于非接触式检测仪器，是依靠集成电路工艺技术发展进入实
际使用的一项检测技术。其优势在于计量准确、使用范围广、无压损、不能移动
部件、装置使用成本低，主要在 20 世纪 90 年代受使用者青睐，应用较多。如今

在国际贸易结算中的法定测量仪表正是超声波气体流量计，受美国、荷兰、英国
等十二个国家政府组织的认可，也是继前两种流量计量表后的第三种应用，属于
高压、大孔径、更精密的流量计。超声波流量计的工作原理是依靠超声波转换器
将能量转化为超声传感器能量，由接收机受理到的超声检测技术信息，供显示器

或积算仪表示和计算，从而进行对流速的检测与表示。
（4）其他新型流量计量技术
优势互补型气体流量计，作为一门可替代的测量科学技术已逐渐受到了人们
的重视。虽然这种流速计工艺技术在液体流速计算领域技术方面已经应用了很久，

并且已经非常成熟，但是在输气管线的流速计算领域技术方面的实际应用经验却
还非常少。这种流速计的基本结构主要有二类，即直管型和曲管式。优势互补式
流速计工艺技术在输气管领域技术方面，主要应用在高压、低容积的工作场所，

77
