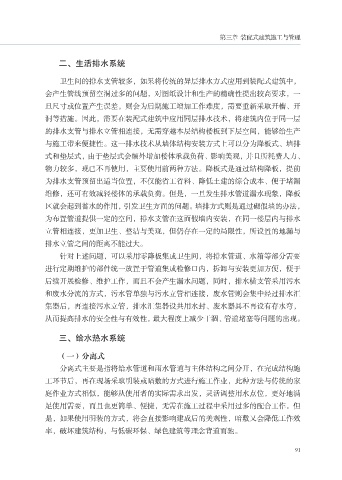

Page 103 - 建筑工程施工新技术与安全管理研究

第三章 装配式建筑施工与管理

二、生活排水系统

卫生间的排水支管较多，如果将传统的异层排水方式应用到装配式建筑中，
会产生管线预留空洞过多的问题，对图纸设计和生产的精确性提出较高要求，一
旦尺寸或位置产生误差，则会为后期施工增加工作难度，需要重新采取开槽、开

洞等措施。因此，需要在装配式建筑中应用同层排水技术，将建筑内位于同一层
的排水支管与排水立管相连接，无需穿越本层结构楼板到下层空间，能够给生产
与施工带来便捷性。这一排水技术从墙体结构安装方式上可以分为降板式、墙排
式和垫层式，由于垫层式会额外增加楼体承载负荷、影响美观，并且所耗费人力、

物力较多，现已不再使用，主要使用前两种方法。降板式是通过结构降板，提前
为排水支管预留出适当位置，不仅能省工省料、降低土建的综合成本、便于堵漏
维修，还可有效减轻楼体的承载负荷。但是，一旦发生排水管道漏水现象，降板
区就会起到蓄水的作用，引发卫生方面的问题。墙排方式则是通过砌假墙的办法，

为布置管道提供一定的空间，排水支管在这面假墙内安装，在同一楼层内与排水
立管相连接，更加卫生、整洁与美观，但仍存在一定的局限性，所设置的地漏与
排水立管之间的距离不能过大。
针对上述问题，可以采用零降板集成卫生间，将排水管道、水箱等部分需要

进行定期维护的部件统一放置于管道集成检修口内，拆卸与安装更加方便，便于
后续开展检修、维护工作，而且不会产生漏水问题，同时，排水横支管采用污水
和废水分流的方式，污水管单独与污水立管相连接，废水管则会集中经过排水汇
集器后，再连接污水立管，排水汇集器设共用水封、废水器具不再设有存水弯，

从而提高排水的安全性与有效性，最大程度上减少干涸、管道堵塞等问题的出现。

三、给水热水系统

（一）分离式

分离式主要是指将给水管道和雨水管道与主体结构之间分开，在完成结构施
工环节后，再在现场采取明装或暗敷的方式进行施工作业，此种方法与传统的家
庭作业方式相似，能够从使用者的实际需求出发，灵活调整用水点位，更好地满
足使用需要，而且也更简单、便捷，无需在施工过程中采用过多的配合工作。但

是，如果使用明装的方式，将会直接影响建成后的美观性，暗敷又会降低工作效
率，破坏建筑结构，与低碳环保、绿色建筑等理念背道而驰。
