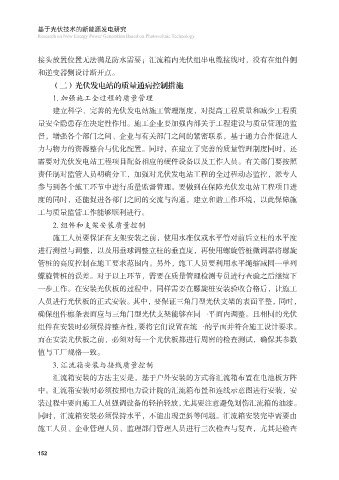

Page 160 - 基于光伏技术的新能源发电研究

基于光伏技术的新能源发电研究
Research on New Energy Power Generation Based on Photovoltaic Technology

接头放置位置无法满足防水需要；汇流箱内光伏组串电缆接线时，没有在组件侧
和逆变器侧设计断开点。
（二）光伏发电站的质量通病控制措施

1. 加强施工全过程的质量管理
建立科学、完善的光伏发电站施工管理制度，对提高工程质量和减少工程质
量安全隐患存在决定性作用。施工企业要加强内部关于工程建设与质量管理的监
督，增强各个部门之间、企业与有关部门之间的紧密联系，基于通力合作促进人

力与物力的资源整合与优化配置。同时，在建立了完善的质量管理制度同时，还
需要对光伏发电站工程项目配备相应的硬件设备以及工作人员。有关部门要按照
责任制对监管人员明确分工，加强对光伏发电站工程的全过程动态监控，派专人
参与到各个施工环节中进行质量监督管理。要做到在保障光伏发电站工程项目进

度的同时，还能促进各部门之间的交流与沟通，建立和谐工作环境，以此保障施
工与质量监管工作能够顺利进行。
2. 组件和支架安装质量控制
施工人员要保证在支架安装之前，使用水准仪或水平管对前后立柱的水平度

进行测量与调整，以及用垂球调整立柱的垂直度，再使用螺旋管桩微调器将螺旋
管桩的高度控制在施工要求范围内。另外，施工人员要利用水平绳缩减同一单列
螺旋管桩的误差。对于以上环节，需要在质量管理检测专员进行查验之后继续下
一步工作。在安装光伏板的过程中，同样需要在螺旋桩安装验收合格后，让施工

人员进行光伏板的正式安装。其中，要保证三角门型光伏支架的表面平整，同时，
确保组件檩条表面应与三角门型光伏支架能够在同一平面内调整。且相同的光伏
组件在安装时必须保持整齐性，要将它们设置在统一的平面并符合施工设计要求。
而在安装光伏板之前，必须对每一个光伏板都进行周密的检查测试，确保其参数

值与工厂规格一致。
3. 汇流箱安装与接线质量控制
汇流箱安装的方法主要是，基于户外安装的方式将汇流箱布置在电池板方阵
中。汇流箱安装时必须按照电力设计院的汇流箱布置和连线示意图进行安装，安

装过程中要向施工人员强调设备的轻抬轻放，尤其要注意避免划伤汇流箱的油漆。
同时，汇流箱安装必须保持水平，不能出现歪斜等问题。汇流箱安装完毕需要由
施工人员、企业管理人员、监理部门管理人员进行三次检查与复查，尤其是检查

152
