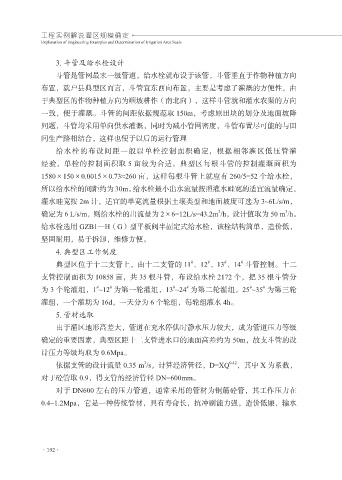

工程实例解说灌区规模确定
Explanation of Engineering Examples and Determination of Irrigation Area Scale

3. 斗管及给水栓设计
斗管是管网最末一级管道，给水栓就布设于该管，斗管垂直于作物种植方向
布置，就户县典型区而言，斗管宜东西向布置，主要是考虑了灌溉的方便性，由
于典型区的作物种植方向为顺坡耕作（南北向），这样斗管就和灌水农渠的方向

一致，便于灌溉。斗管的间距依据规范取 150m，考虑原田块的划分及地面坡降
问题，斗管均采用单向供水灌溉，同时为减小管网密度，斗管布置尽可能的与田
间生产路相结合，这样也便于以后的运行管理
给水栓的布设间距一般以单栓控制面积确定，根据相邻灌区低压管灌

经验，单栓的控制面积取 5 亩较为合适。典型区每根斗管的控制灌溉面积为
1580×150×0.0015×0.73≈260 亩，这样每根斗管上就应有 260/5=52 个给水栓，
所以给水栓的间距约为 30m。给水栓最小出水流量按照灌水畦宽的适宜流量确定，

灌水畦宽按 2m 计，适宜的单宽流量根据土壤类型和地面坡度可选为 3~6L/s/m，
3
3
确定为 6 L/s/m，则给水栓的出流量为 2×6=12L/s=43.2m /h，设计值取为 50 m /h。
给水栓选用 GZB1—H（G）型平板阀半固定式给水栓，该栓结构简单，造价低，
坚固耐用，易于拆卸，维修方便。

4. 典型区工作制度
#
#
#
#
典型区位于十二支管上，由十二支管的 11 、12 、13 、14 斗管控制。十二
支管控制面积为 10858 亩，共 35 根斗管，布设给水栓 2172 个，把 35 根斗管分
#
#
#
#
#
#
为 3 个轮灌组，1 ~12 为第一轮灌组，13 ~24 为第二轮灌组，25 ~35 为第三轮
灌组，一个灌期为 16d，一天分为 6 个轮组，每轮组灌水 4h。
5. 管材选取
由于灌区地形高差大，管道在充水停供时静水压力较大，成为管道压力等级
确定的重要因素，典型区距十二支管进水口的地面高差约为 50m，故支斗管的设
计压力等级均取为 0.6Mpa。
3
依据支管的设计流量 0.35 m /s，计算经济管径，D=XQ 0.42 ，其中 X 为系数，
对于砼管取 0.9，得支管的经济管径 DN=600mm。

对于 DN600 左右的压力管道，通常采用的管材为钢筋砼管，其工作压力在
0.4~1.2Mpa，它是一种传统管材，具有寿命长，抗冲刷能力强，造价低廉，输水

·192·
