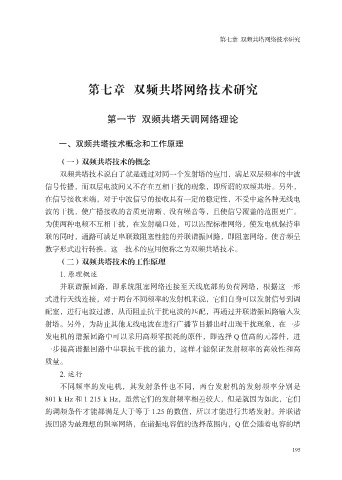

第七章 双频共塔网络技术研究

第七章 双频共塔网络技术研究

第一节 双频共塔天调网络理论

一、双频共塔技术概念和工作原理

（一）双频共塔技术的概念

双频共塔技术说白了就是通过对同一个发射塔的应用，满足双层频率的中波
信号传播，而双层电波间又不存在互相干扰的现象，即所谓的双频共塔。另外，
在信号接收末端，对于中波信号的接收具有一定的稳定性，不受中途各种无线电
波的干扰，使广播接收的音质更清晰、没有噪音等，且使信号覆盖的范围更广。

为使两种电频不互相干扰，在发射端口处，可以匹配标准网络，使发电机保持串
联的同时，通路可满足串联致阻塞性能的并联谐振回路，即阻塞网络，使音频呈
数字形式进行转换。这一技术的应用便称之为双频共塔技术。
（二）双频共塔技术的工作原理

1. 原理概述
并联谐振回路，即系统阻塞网络连接至天线底部的负荷网络，根据这一形
式进行天线连接，对于两台不同频率的发射机来说，它们自身可以发射信号到调
配室，进行电波过滤，从而阻止抗干扰电波的匹配，再通过并联谐振回路输入发

射塔。另外，为防止其他无线电波在进行广播节目播出时出现干扰现象，在一步
发电机的谐振回路中可以采用高频零损耗的原件，即选择 Q 值高的元器件，进
一步提高谐振回路中串联抗干扰的能力，这样才能保证发射频率的高效性和高
质量。

2. 运行
不同频率的发电机，其发射条件也不同，两台发射机的发射频率分别是
801 k Hz 和 1 215 k Hz，虽然它们的发射频率相差较大，但是就因为如此，它们
的调频条件才能都满足大于等于 1.25 的数值，所以才能进行共塔发射。并联谐

振回路为最理想的阻塞网络，在谐振电容值的选择范围内，Q 值会随着电容的增

195
