Page 152 - 融媒体时代无线广播技术与新闻转型研究
P. 152
融媒体时代无线广播技术与新闻转型研究
Research on Wireless Broadcasting Technology and News Transformation in the Era of Integrated Media

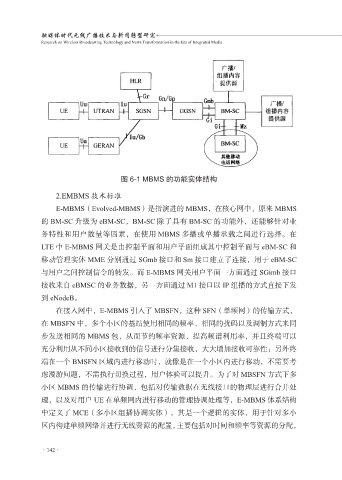

图 6-1 MBMS 的功能实体结构
2.EMBMS 技术标准
E-MBMS（Evolved-MBMS）是指演进的 MBMS，在核心网中，原来 MBMS
的 BM-SC 升级为 eBM-SC，BM-SC 除了具有 BM-SC 的功能外，还能够针对业
务特性和用户数量等因素，在使用 MBMS 多播或单播承载之间进行选择。在
LTE 中 E-MBMS 网关是由控制平面和用户平面组成其中控制平面与 eBM-SC 和
移动管理实体 MME 分别通过 SGmb 接口和 Sm 接口建立了连接，用于 eBM-SC
与用户之间控制信令的转发。而 E-MBMS 网关用户平面一方面通过 SGimb 接口
接收来自 eBMSC 的业务数据，另一方面通过 M1 接口以 IP 组播的方式直接下发
到 eNodeB。
在接入网中，E-MBMS 引入了 MBSFN，这种 SFN（单频网）的传输方式，
在 MBSFN 中，多个小区的基站使用相同的频率、相同的扰码以及调制方式来同
步发送相同的 MBMS 包，从而节约频率资源，提高频谱利用率，并且终端可以
充分利用从不同小区接收到的信号进行分集接收，大大增加接收可靠性；另外终
端在一个 BMSFN 区域内进行移动时，就像是在一个小区内进行移动，不需要考
虑漫游问题，不需执行切换过程，用户体验可以提升。为了对 MBSFN 方式下多
小区 MBMS 的传输进行协调，包括对传输数据在无线接口的物理层进行合并处
理，以及对用户 UE 在单频网内进行移动的管理协调处理等，E-MBMS 体系结构
中定义了 MCE（多小区组播协调实体），其是一个逻辑的实体，用于针对多小
区内构建单频网络并进行无线资源的配置，主要包括对时间和频率等资源的分配，
·142·
