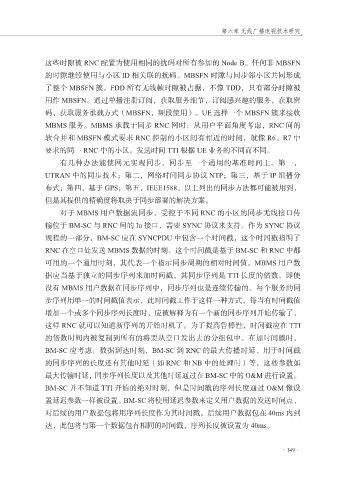

Page 159 - 融媒体时代无线广播技术与新闻转型研究

第六章 无线广播电视技术研究

这些时隙被 RNC 配置为使用相同的扰码对所有参加的 Node B。任何非 MBSFN

的时隙继续使用与小区 ID 相关联的扰码。MBSFN 时隙与同步邻小区共同形成
了整个 MBSFN 簇。FDD 所有无线帧时隙被占据，不像 TDD，只有部分时隙被
用作 MBSFN。通过单播注册订阅，获取服务细节，订阅感兴趣的服务，获取密

码，获取服务承载方式（MBSFN，频段使用）。UE 选择一个 MBSFN 簇来接收
MBMS 服务。MBMS 承载于同步 RNC 网时：从用户平面角度考虑，RNC 间的
软合并和 MBSFN 模式要求 RNC 控制的小区间有相近的时间，就像 R6、R7 中
要求的同一 RNC 中的小区。发送时间 TTI 根据 UE 业务的不同而不同。

有几种办法能使网元实现同步，同步至一个通用的基准时间上。第一，
UTRAN 中的同步技术；第二，网络时间同步协议 NTP；第三，基于 IP 组播分
布式；第四，基于 GPS；第五，IEEE1588。以上列出的同步方法都可能被用到，
但是其提供的精确度将取决于同步部署的解决方案。

对于 MBMS 用户数据流同步，受控于不同 RNC 的小区的同步无线接口传
输位于 BM-SC 与 RNC 间的 Iu 接口，需要 SYNC 协议来支持。作为 SYNC 协议
规程的一部分，BM-SC 应在 SYNCPDU 中包含一个时间戳，这个时间戳指明了
RNC 在空口处发送 MBMS 数据的时刻。这个时间戳是基于 BM-SC 和 RNC 中都

可用的一个通用时刻，其代表一个指示同步周期的相对时间值。MBMS 用户数
据应当基于独立的同步序列来加时间戳，其同步序列是 TTI 长度的倍数。即使
没有 MBMS 用户数据在同步序列中，同步序列也是连续传输的。每个服务的同
步序列用单一的时间戳值表示，此时间戳工作于这样一种方式，每当有时间戳值

增加一个或多个同步序列长度时，应被解释为有一个新的同步序列开始传输了，
这样 RNC 就可以知道新序列的开始时机了。为了提高鲁棒性，时间戳应在 TTI
的倍数时间内被复制到所有的将要从空口发出去的分组包中。在加时间戳时，
BM-SC 应考虑：数据到达时刻，BM-SC 到 RNC 的最大传播时延、用于时间戳

的同步序列的长度还有其他时延（如 RNC 和 NB 中的处理时）等，这些参数如
最大传输时延，同步序列长度以及其他时延通过在 BM-SC 中的 O&M 进行设置。
BM-SC 并不知道 TTI 开始的绝对时刻，但是时间戳的序列长度通过 O&M 像设
置延迟参数一样被设置。BM-SC 将使用延迟参数来定义用户数据的发送时间点，

对后续的用户数据包将用序列长度作为其时间戳。后续用户数据包在 40ms 内到
达，此包将与第一个数据包有相同的时间戳，序列长度被设置为 40ms。

·149·
