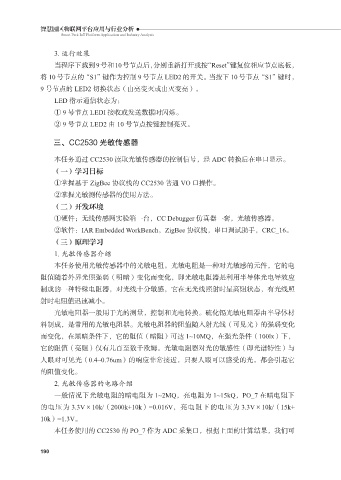

3. 运行效果
当程序下载到9号和10号节点后，分别重新打开或按“Reset”键复位相应节点底板，
将 10 号节点的“S1”键作为控制 9 号节点 LED2 的开关。当按下 10 号节点“S1”键时，
9 号节点的 LED2 切换状态（由亮变灭或由灭变亮）。
LED 指示通信状态为：
① 9 号节点 LEDI 接收或发送数据时闪烁。
② 9 号节点 LED2 由 10 号节点按键控制亮灭。
三、CC2530 光敏传感器
本任务通过 CC2530 读取光敏传感器的控制信号，经 ADC 转换后在串口显示。
（一）学习目标
①掌握基于 ZigBee 协议栈的 CC2530 普通 VO 口操作。
②掌握光敏测传感器的使用方法。
（二）开发环境
①硬件；无线传感网实验箱一台，CC Debugger 仿真器一套，光敏传感器。
②软件：IAR Embedded WorkBench，ZigBee 协议栈，串口调试助手，CRC_16。
（三）原理学习
1. 光敏传感器介绍
本任务使用光敏传感器中的光敏电阻。光敏电阻是一种对光敏感的元件，它的电
阻值随着外界光照强弱（明暗）变化而变化，即光敏电阻器是利用半导体光电导效应
制成的一种特殊电阻器，对光线十分敏感，它在无光线照射时呈高阻状态，有光线照
射时电阻值迅速减小。
光敏电阻器一般用于光的测量，控制和光电转换。硫化镉光敏电阻器由半导体材
料制成，是常用的光敏电阻器。光敏电阻器的阻值随入射光线（可见光）的强弱变化
而变化，在黑暗条件下，它的阻值（暗阻）可达 1~10MQ，在强光条件（100lx）下，
它的阻值（亮阻）仅有几百至数千欧姆。光敏电阻器对光的敏感性（即光谱特性）与
人眼对可见光（0.4~0.76um）的响应非常接近，只要人眼可以感受的光，都会引起它
的阻值变化。
2. 光敏传感器的电路介绍
一般情况下光敏电阻的暗电阻为 1~2MQ，亮电阻为 1~15kQ，PO_7 在暗电阻下
的电压为 3.3V×10k/（2000k+10k）=0.016V，亮电阻下的电压为 3.3V×10k/（15k+
10k）=1.3V。
本任务使用的 CC2530 的 PO_7 作为 ADC 采集口，根据上面的计算结果，我们可
