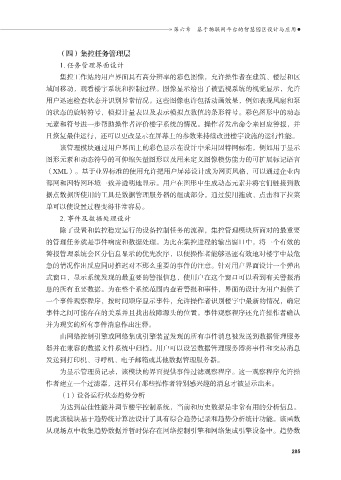

» 第六章 基于物联网平台的智慧园区设计与应用

（四）集控任务管理层
1. 任务管理界面设计
集控工作站的用户界面具有高分辨率的彩色图像，允许操作者在建筑、楼层和区
域间移动，观看楼宇系统和控制过程。图像显示给出了被监视系统的视觉显示，允许

用户迅速检查状态并识别异常情况。这些图像也许包括动画效果，例如表现风扇和泵
的状态的旋转符号，模拟计量表以及表示模拟点数值的条形符号。彩色图形中的动态
元素和符号进一步帮助操作者评价楼宇系统的情况。操作者发出命令来回应警报，并
且恢复最佳运行，还可以更改显示在屏幕上的参数来持续改进楼宇设施的运行性能。

该管理模块通过用户界面上的彩色显示在设计中采用因特网标准，例如用于显示
图形元素和动态符号的可伸缩矢量图形以及用来定义图像模仿能力的可扩展标记语言
（XML）。基于业界标准的使用允许把用户屏幕设计成为网页风格，可以通过企业内
部网和因特网环境一致并透明地显示。用户在图形中生成动态元素并将它们链接到数

据点数据所使用的工具是数据管理服务器的组成部分。通过使用拖放、点击和下拉菜
单可以使设置过程变得非常容易。
2. 事件及数据处理设计

除了设置和监控稳定运行的设备控制任务的流程，集控管理模块所面对的最重要
的管理任务就是事件响应和数据处理。为此在集控进程的输出窗口中，将一个有效的
警报管理系统会区分信息显示的优先次序，以便操作者能够迅速有效地对楼宇中最危
急的情况作出反应同时推迟对不那么重要的事件的注意。针对用户界面设计一个弹出
式窗口，显示系统发现的最重要的警报信息，使用户在这个窗口可以看到有关警报消

息的所有重要数据。为在整个系统范围内查看警报和事件，界面的设计为用户提供了
一个事件观察程序，按时间顺序显示事件，允许操作者识别楼宇中最新的情况，确定
事件之间可能存在的关系并且找出故障源头的位置。事件观察程序还允许操作者确认

并为现实的所有事件消息作出注释。
由网络控制引擎或网络集成引擎装置发现的所有事件消息被发送到数据管理服务
器并在兼容的数据文件系统中归档。用户可以设置数据管理服务器将事件和交易消息
发送到打印机、寻呼机、电子邮箱或其他数据管理服务器。

为显示管理员记录，该模块的界面提供事件过滤观察程序。这一观察程序允许操
作者建立一个过滤器，这样只有那些操作者特别感兴趣的消息才被显示出来。
（1）设备运行状态趋势分析
为达到最佳性能并调节楼宇控制系统，当前和历史数据是非常有用的分析信息。

因此该模块基于趋势统计算法设计了具有综合趋势记录和趋势分析统计功能。该函数
从现场点中收集趋势数据并暂时保存在网络控制引擎和网络集成引擎设备中。趋势数

285
